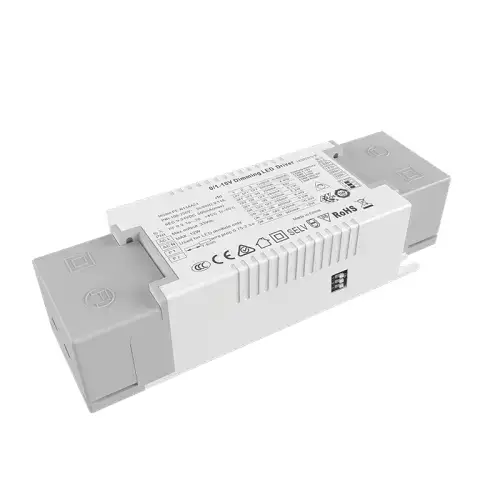

10W Константна струја 0/1-10V CCT LED драјвер со затемнување

Висококвалитетниот 10W постојана струја 0/1-10V CCT LED драјвер со затемнување има усвоена контрола на сигналот со два канали, едниот канал е 0/1-10v за контрола на осветленоста, другиот канал е 0/1-10v за контрола на температурата на бојата, процесорот ја контролира кривата на затемнување и мешаната контрола на фреквенцијата.

Испрати барање

Како професионален производител, Starwell би сака да ви обезбеди висококвалитетен 10W постојана струја 0/1-10V CCT LED драјвер со затемнување. За да се постигне визуелна перцепција на осветленоста, употребените суровини се брендови од прва линија, увезен дизајн со ултра длабоко затемнување на чип, што одговара на разновидни интелигентни системи за затемнување на пазарот Прецизна контрола на температурата на бојата, дизајн со ултра мала големина (ако системот е мешан режим на температура на бојата со два канали за прилагодување на осветленоста во исто време, треба да ја приспособи програмата).

Спецификација

Модел		PE-FN10ACA42	PE-FN20ACA42
ИЗЛЕЗ	Излезен напон	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42 Vdc
	Максимален излезен напон	42 Vdc	42 Vdc
	Излезен напон без оптоварување	45 Vdc	45 Vdc
	Излезна струја	120/180/200/240/270/300/350 mA	200/250/280/300/350/400/450/500 mA
	Излезна моќност	1,5W~9,8W	2W~21W
	Ниво на строб	Нема трепкање
	Опсег на затемнување	0~100%, LED започнува на 0,03% можно.
	Фреквенција на затемнување PWM	> 3600 Hz
	Тековна точност	± 5%
	Режим за исклучување	Нема излез на максимална осветленост на сигналот
ВЛЕЗ	Интерфејс за затемнување	0-10V 1-10V сигнален интерфејс струја <2ma
	Опсег на влезен напон	200-250 Vac
	Фреквенција	50/60 Hz
	Влезна струја	<0,045A ac230v	<0,055A ac230v
	Фактор на моќност	PF>0,94/230V ac (при целосно оптоварување)	PF>0,95/230V наизменична струја (при целосно оптоварување)
	ТХД	230Vac@THD <14% (со целосно оптоварување)
	Ефикасност (тип.)	81%	86%
	Струја на налет (тип.)	ладен старт25A@230Vac
	Анти пренапони	L-N: 1,8 kV
	Струја на истекување	<0,25mA/230Vac
ОКОЛИНА	Работна температура	та: 45°C tc: 80 °C
	Работна влажност	20 ~ 95% RH, некондензирачки
	Температура на складирање, влажност	-40 ~ 80°C, 10~95% RH
	Темп.Коефициент	±0,03%/°C(0-50)°C
	Вибрации	10~500Hz, 2G 12мин./1циклус, период од 72мин. секоја по X, Y, Z оските.
ЗАШТИТА	Заштита од прегревање	Интелигентно прилагодување или исклучување на излезната струја ако температурата на ПХБ ≥110°C, , автоматски се обновува.
	Заштита од преоптоварување	Исклучете го излезот кога номиналната моќност≥102%, автоматски се враќа.
	Заштита од краток спој	Автоматско исклучување ако се појави краток спој, автоматското се обновува.
	Заштита без оптоварување	излез Постојан напон.
БЕЗБЕДНОСТ & ЕМС	Издржи напон	I/P-O/P: 3750Vac
	Отпор на изолација	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Стандарди за безбедност	IEC/EN61347-1, IEC/EN61347-2-13
	ЕМС емисија	/
	ЕМС имунитет	/
	Стандард за тестирање на строб	IEEE 1789 година
ДРУГИ	Димензија	130×37×22,6 mm (Д×Ш×В)
	Пакување	ПЕ торба
	Тежина (G.W.)	85 g±10 g

Функции:

1. интегрираат повеќе интерфејси за затемнување и усогласување на бојата 2.0/1-10v прилагодување на осветленоста, температура на совпаѓање на бојата

3. излезна дигитална контрола без стробоскопска

4. AC влез 200-250v опсег

5. природен воздух за ладење, влага-доказ, топлина спроведување силиконски топлина дисипација процес

6. дизајн на длабоко затемнување

7. повеќекратни заштитни функции

8. стегање дизајн, удобен и брз

Апликација:

1. LED двоен извор на светлина

2. вила интелигентно осветлување

3. може да се пристапи до безжичен интелигентен систем за осветлување

4. музејско осветлување

5. високо ниво комерцијално осветлување

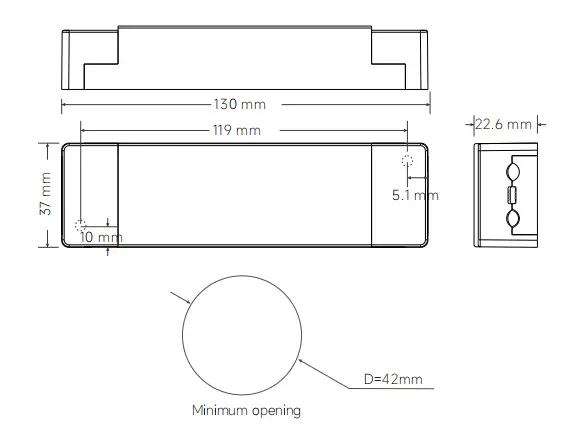

Димензии:

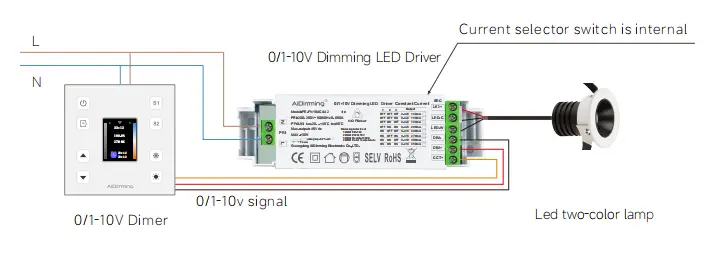

Жици:

1. Влезно поврзување на терминалот: погодно за жичен мерач 22awg-14awg (0,5mm2 – 1,5mm2), за соголување е потребно калај од 9-10mm

2. Оставки на излезниот терминал: погоден за жичен мерач 22awg-12awg (0,5mm2 – 1,5mm2), за соголување е потребно калај од 6-7mm

3. Оставки на излезниот терминал: позитивниот пол на излезната ЛЕР е заедничкиот терминал, а трите жичани лед може

да биде поврзан со еден од позитивните полови.

Упатство за употреба:

Освен ако не е поинаку наведено, сите спецификации и параметри се мерат на влез од 230 VAC, номинално оптоварување и амбиентален 25 ℃

Температура

Овој производ има капа за преса на влезот, со самозаклучувачко стегање, може да се отвори со шрафцигер, а потоа

ќе го види влезниот терминал поврзан со AC линијата L и нула вар N, Излезниот терминал поврзува a според

етикета на производот, забележете го позитивниот и негативниот пол.

**1:ве молиме обрнете внимание на разликата помеѓу влезно и излезно ставање, правилно поврзете се, па вклучете

**2:Ве молиме поврзете го прво оптоварувањето на DC излезот, отворете го драјверот по проверката; во режим на постојана струја, ако е напојување

вклучено на отворено коло, исклучете го драјверот и не можете да го поврзете ЛЕР додека електричната енергија не се складира од излезот

ослободете го, или може да ја оштети ЛЕР ;

**3.Овој тип на драјвер е ограничен само на употребата на LED светилки, опсегот на влезниот напон е AC200-250V, топлинската изолација

памук и други предмети што ја попречуваат дисипацијата на топлината на производот, што е во согласност со производот според наведеното

излезен напон, опсег на струја, температурата на околината за употреба е -20-45 степени, а површината не може да го покрие

услови на животната средина, овој производ ужива 5 години бесплатна гаранција.

1. LED светилката не свети откако првпат ќе се приклучи двигателот за затемнување, ве молиме исклучете го влезот наизменична струја и проверете

како што следува:

1) без разлика дали DC излегува лош контакт или не;

2) дали DC излезниот поларитет е обратен, или LED плочата е заварена анти;

3)дали AC влезот е лош контакт, тестирајте откако ќе ги отстраните овие дефекти;

2. Уредот има добра врска, LED светла, но LED трепка, ве молиме исклучете го влезот за наизменична струја и проверете на следниов начин:

1).дали се совпаѓаат параметрите и вистинските параметри или не.

2). Ве молиме навремено да комуницирате со нас ако имате какви било прашања во користењето, ние ќе се обидеме да ги решиме проблемите со вас.

Разлика помеѓу 0-10V и 1-10V:

1. Кога затемнувачот од 0 / 10 V ќе се прилагоди на максимални 10 V, излезната струја ќе достигне 100% од излезната моќност, а осветленоста ќе достигне 100%. Кога придушувачот од 0-10V е прилагоден на 0V, струјата ќе биде толкава

минимум, и светлото ќе се исклучи; Кога затемнувањето од 1-10V е прилагодено на 1V, струјата е минимална и светлото е исклучено.

2. Разлика помеѓу затемнување од 0-10V и 1-10V: различен напон за стартување и затворање, 0-10V е вклучен на 0,7V,

(минималната осветленост) 1-10V е вклучена на 1,2V (минималната осветленост).

3. Автоматска идентификација на двигател за дигитално затемнување 0-10V и 1-10V затемнување два режими на затемнување.

4. Истото коло на сигналот истовремено контролира светло и темно.

5. Затемнувачот (систем за затемнување) е поделен на сигнали за затемнување од 0-10V и 1-10V.

6. Компатибилноста со затемнување е поврзана со контролното растојание на сигналната линија и бројот на контролното напојување.

Ако бројот е преголем или линијата на сигналот е премногу долга, ќе се појават проблеми како што се не може да се прилагоди пониско и не може да се прилагоди.
