22 kw OBC полнач

STARWELL еден од кинеските производители на OBC полнач од 22 kw, кој нуди одличен квалитет по конкурентна цена

Испрати барање

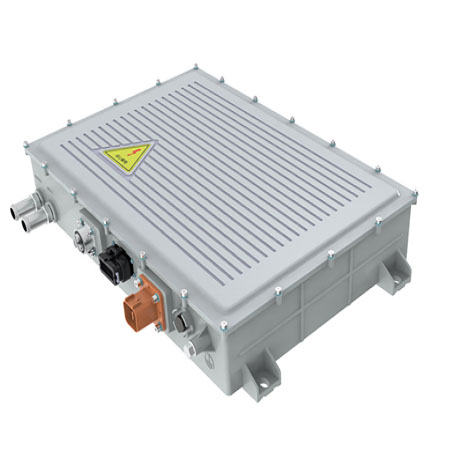

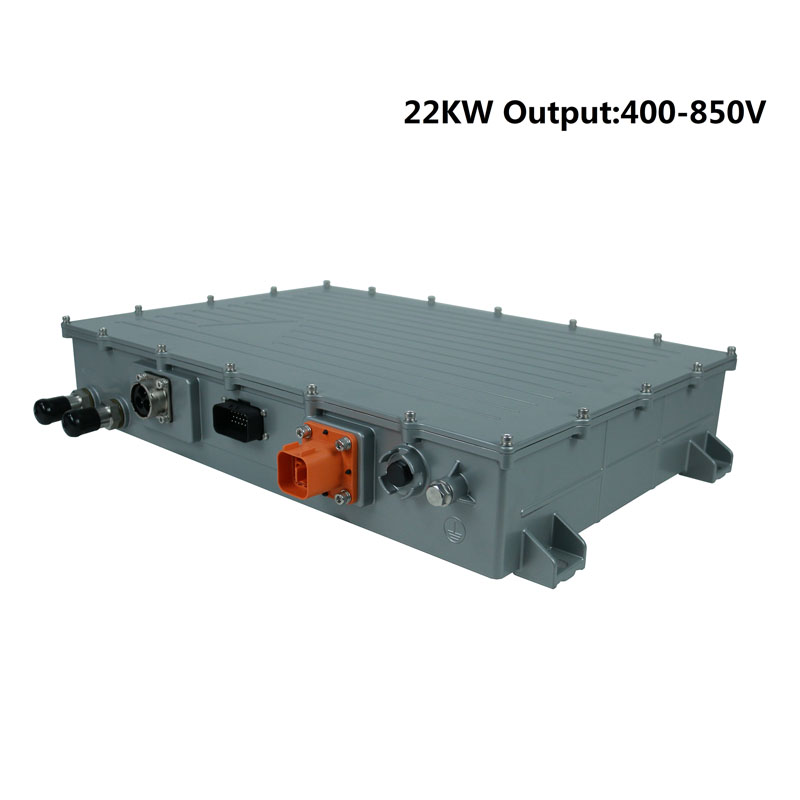

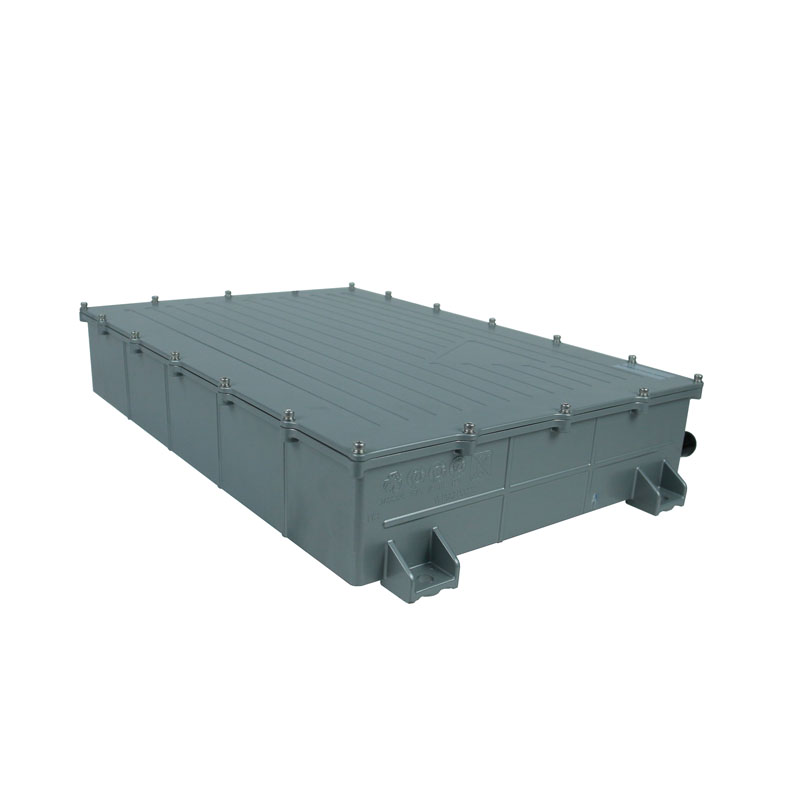

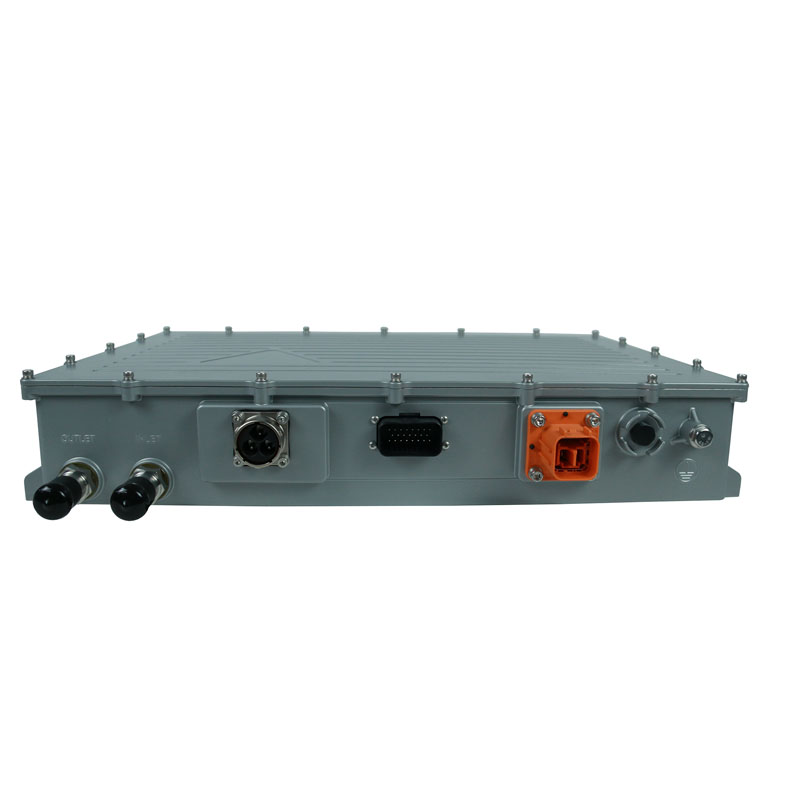

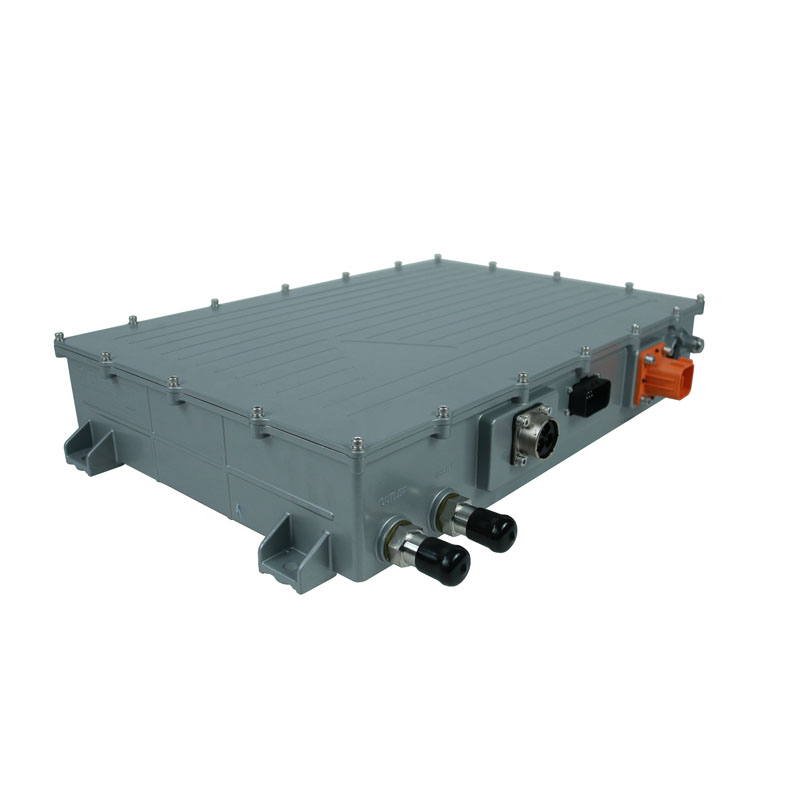

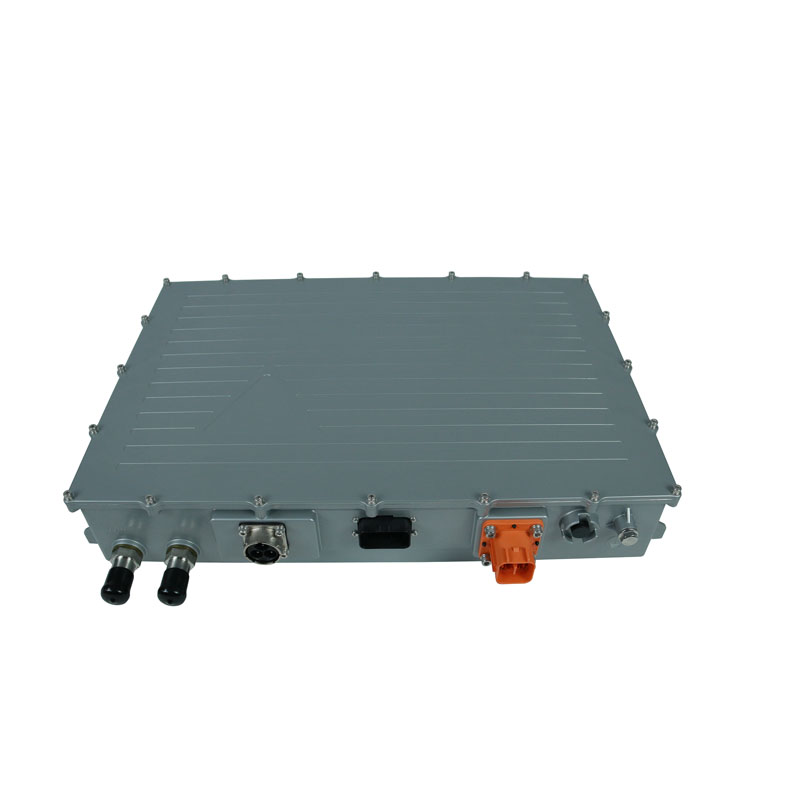

Серијата SW-AS22000 OBC (Полнач на одборот) е специјално дизајниран за поголеми апликации за полначи за напојување, како што се автобуси и комерцијални камиони. Се одликува со трифазен AC влез и широк опсег на излезен напон од 400VDC до 850VDC. OBC е изграден да издржи сурови средини, вклучувајќи вибрации, термички шок и екстремни температурни опсези.

Една од забележливите карактеристики на серијата SW-AS22000 е нејзиниот систем за течно ладење, кој помага ефикасно да се троши топлината и обезбедува оптимални перформанси. OBC доаѓа и со куќиште IP67, што обезбедува заштита од навлегување прашина и вода.

OBC е програмабилен, благодарение на независната контролна единица вградена внатре. Оваа флексибилност овозможува полначот да се приспособи за да ги задоволи индивидуалните барања на клиентите. Дополнително, серијата SW-AS22000 има одлична приспособливост на повеќе мрежи, што ја прави усогласена со меѓународните стандарди како што се SAE J1772 и EN61851.

Полначот OBC од 22 kw користи алгоритми за полнење управувани од процесор, кои ја оптимизираат ефикасноста на полнењето и придонесуваат за подолг животен век и за полначот и за високонапонската (HV) батерија. Овие алгоритми гарантираат дека процесот на полнење е прилагоден на специфичните карактеристики на батеријата што се полни, максимизирајќи ги нејзините перформанси и долговечност.

Во однос на опсегот на примена, серијата PCHG-AS22000, произведена од STARWELL, поддржува различни типови батерии. Ова вклучува оловно-киселински батерии, литиум-јонски батерии, тројни литиум-јонски батерии и литиум железо фосфатни батерии. Полначот OBC од 22 kw е специјално дизајниран да ги полни овие типови батерии ефикасно и безбедно.

Понатаму, серијата SW-AS22000 поддржува комуникација преку протоколот CAN BUS, овозможувајќи ѝ да се интегрира со други системи на возила за подобрени способности за контрола и следење.

Главна карактеристика

★Усогласеност со трифазен AC влез.

★Усогласеност со SAE J1772 и EN61851.

★Компактна и лесна конструкција.

★Способно за константна моќност и полнење со постојана струја.

★Отпорен на вибрации и IP67 за употреба во авионот.

★ Фирмверот може да се гради преку CAN магистралата.

★Заштита со висок напон со висок напон за блокирање на јамка (HVIL).

★Прецизна и ефикасна моќ на полнење.

Функција и карактеристика:

Тип	Вграден полнач од 22 KW
Модел	SW-AS22000
Стапка на излезен напон	700 V
Режим на полнење	Режим на одговор (може да комуницира)

AC влез	3-фазен	Единица
Опсег на влезен напон	152-465	V
Опсег на влезна фреквенција	47-63	Hz
AC струја THD	< 5	%
Фактор на моќност	> 0,99
Ефикасност	> 94 @ од 50% до максимално оптоварување	%
Макс. влезна струја (eff)	64	A
Максимална влезна моќност	22	kVA
INRUSH струја	< 40 @ 380 Vac	A

DC излез		Единица
Програмабилен опсег на напон	400-850	Vdc
Мин. напон Опсег на постојана моќност	700	Vdc
Точност на напонот за полнење	≤1	%
Точност на струјата на полнење	≤5	%
Амплитуда на бранување на струјата за полнење	≤1	%
Макс. излезна моќност	11	KW
Макс. струја за полнење	18	Адц
Време на одговор на излезот	≤5	S
Пред-полнење	внатрешен

Функција за полнење
Функција за полнење	Полнење според BMS комуникација
Комуникациска функција	CAN контрола на автобусот
Протокол за комуникација (на BMS)	Од SAE J1939/Дефинирано од клиентот
CAN брзина на бауд на комуникација	250/500 kbps, без терминален отпор.
Контрола на полнење со наизменична струја	Во согласност со SAE J1772 и EN 61851 Кога SAE J1772 е овозможено, полначот е целосно усогласен со SAE J1772 Електрична станица (усогласена со EVSE SAE J1772, ниво 1 и 2). Кога е овозможен EN 61851, полначот е целосно усогласен со EN 61851 Централа.
Разбуди се	Сигнал од 12V Тешко будење Команда за будење на BMS CP, CC сигнал за будење
