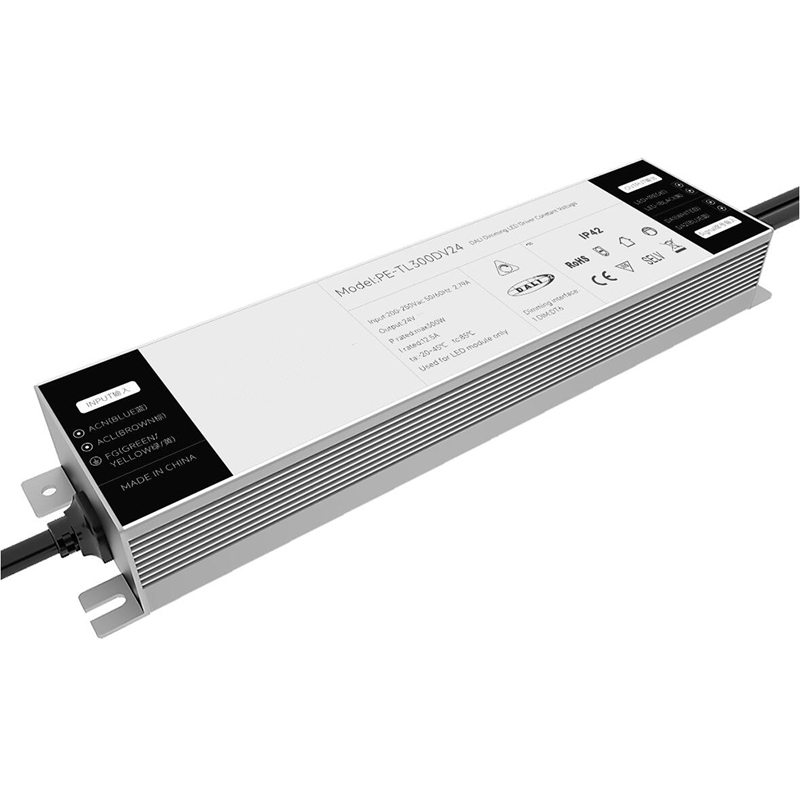

250W постојан напон DALI LED драјвер

250W константен напон DALI LED драјвер е тип на LED драјвер специјално дизајниран да работи со LED системи за осветлување кои бараат напојување со постојан напон. Компатибилен е со контролниот протокол DALI (Digital Addressable Lighting Interface), кој овозможува дигитална контрола и затемнување на LED светлата.

Испрати барање

PE-TL250DV усвојува специјален процес на заварување со алуминиумска обвивка, алуминиумска обвивка и внатрешна топлинска спроводливост на силика гел дисипација на топлина, постабилна употреба, сите суровини се брендови од прва линија, а увезените чипови надминуваат. Дизајнот за длабоко затемнување одговара на интелигентниот систем за затемнување на различни брендови на пазарот. Против пренапонски напон 2KV, непречено затемнување, без стробоскопско, низок шум во процесот на затемнување.

Карактеристики:

1. Стандардниот интерфејс Дали е во согласност со стандардите на Дали 144

2. Дали2 сертификација, Дали член

3. Дигитална контрола, излез без треперење

4. Меѓународен општ AC влез 100-250V опсег

5. Природно воздушно ладење, отпорен на влага, спроводливост на топлина, процес на дисипација на топлина од силика гел

6. Само развиена крива на затемнување на длабочина

7. Повеќекратни заштитни функции

8. Специјален процес на заварување на алуминиум, дизајн со ултра мал волумен

9. Усогласете се со стандардот ERP и потрошувачката на енергија во мирување е помала од 0,5W

10. Големина: 265 *63*35мм

Список на модели:

250W Константен напон DALI LED драјвер

Серии	Dimmg тип	Модел	Влез	Моќ	ПФ	Излезен напон	Излезна струја
PE-IL60DV 60 W	ДАЛИ	PE-IL60DV24	AC100V-250V	60 W	0,96 PF THD<10%	24V	2,5А
		PE-IL60DV12				12V	5А
PE-IL100DV 100 W	ДАЛИ	PE-IL100DV24	AC100V-250V	100 W	0,96 PF THD<10%	24V	4.17А
		PE-IL100DV12				12V	8.3А
PE-IL150DV 150 W	ДАЛИ	PE-IL150DV24	AC100V-250V	150 W	0,96 PF THD<10%	24V	6,25А
		PE-IL150DV12				12V	10А
PE-TL250DV 250 W	ДАЛИ	PE-TL250DV12	AC100V-250V	250 W	0,96 PF THD<10%	24V	10,41 А
		PE-TL250DV24				12V	20,83 А
PE-TL300DV 250 W	ДАЛИ	PE-TL300DV12	AC100V-250V	300 W	0,96 PF THD<10%	24V	12,5 А
		PE-TL350DV24				12V	25А

Апликација:

1.Led лента светло

2.Вила интелигентно осветлување

3. Може да се поврзе со DALI интелигентен систем за осветлување

4.Музејско осветлување

Спецификација:

Модел		PE-TL250DV24	PE-TL250DV12
ИЗЛЕЗ	Излезен напон	24 Vdc	12 Vdc
	Максимален излезен напон	10,4А	20,8 А
	Без оптоварување излезен напон	24 Vdc	12 Vdc
	Опсег на моќност на оптоварување	0-10,4А	0-20,8А
	Излезна моќност	0-250 W	0-250 W
	Ниво на строб	Нема трепкање
	Опсег на затемнување	0~100%, LED започнува на 0,03% можно.
	Фреквенција на затемнување PWM	> 3600 Hz
	Тековна точност	±3%
	Режим за исклучување	мемориска функција при исклучување
ВЛЕЗ	Интерфејс за затемнување	DALI (IEC62386) Струја на контрола на сигналот < 2mA
	Опсег на влезен напон	100-250 Vac
	Фреквенција	50/60 Hz
	Влезна струја	<1,7A ac100v
	Фактор на моќност	PF>0,98/100V наизменична струја (при целосно оптоварување)
	ТХД	230Vac@THD <8% (со целосно оптоварување)
	Ефикасност (тип.)	89%	88%
	Standby Power	0,4 W
	Струја на налет (тип.)	ладно стартување48A@230Vac
	Анти пренапони	L-N: 2kV
	Струја на истекување	<0,25mA/230Vac
ОКОЛИНА	Работна температура	та: 45°C tc: 80°C
	Работна влажност	20 ~ 95% RH, некондензирачки
	Температура на складирање, влажност	-40~80°C, 10~95%RH
	Темп.Коефициент	±0,03%/°C(0-50)°C
	Вибрации	10~500Hz, 2G 12мин./1циклус, период од 72мин. секоја по X, Y, Z оските.
ЗАШТИТА	Заштита од прегревање	Интелигентно прилагодување или исклучување на излезната струја ако температурата на ПХБ ≥110°C, , автоматски се обновува.
	Заштита од преоптоварување	Исклучете го излезот кога номиналната моќност≥102%, автоматски се враќа.
	Заштита од краток спој	Автоматско исклучување ако се појави краток спој, автоматското се обновува.
	Заштита без оптоварување	излез Постојан напон.
БЕЗБЕДНОСТ & ЕМС	Издржи напон	I/P-O/P: 3750Vac
	Отпор на изолација	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Стандарди за безбедност	IEC/EN61347-1, IEC/EN61347-2-13
	ЕМС емисија	EN55015, EN61000-3-2 Класа C, IEC61000-3-3
	ЕМС имунитет	EN61000-4-2,3,4,5,6,8,11, EN61547
	Стандард за тестирање на строб	IEEE 1789 година
ДРУГИ	Димензија	2656335мм (Д×Ш×В)
	Пакување	Кутија
	Тежина (G.W.)	604g±10g

Димензија:

Ознака:

Дијаграм за поврзување:

Абнормални состојби и соодветни методи на лекување:

Дигитален адресибилен интерфејс за осветлување (DALI)

Службената единица DALI ќе испраќа податоци само барања за главната единица, односно ќе го усвои режимот за одговарање на команди

Има најмногу 64 slave единици во истата DALI мрежа, секоја единица има посебна адреса (кратка адреса), Salve единица може да се додели и на одредена група, а slave единица може да припаѓа на различна група, salve unit може да постои до 16 групи во исто време, секоја единица може да постави 16 сценарија.

Главните карактеристики на протоколот DALI

1) Асинхрона сериска комуникација.

2) 1200 бауд стапка, со користење на формат за кодирање Манчестер.

3) Диференцијален сигнал со две лаги.

4) Високото ниво кога диференцијалниот напон е поголем од 9,5V.

5) Ниското ниво кога диференцијалниот напон е помал од 6,5 V.

6) Главната единица го контролира процесот на комуникација.

7) Еден автобус DALI може да се поврзе со 64 робови единици.

8) Секоја робска единица може да биде поединечно адресирана.

DALI Електрична спецификација

Во состојба на мирување, од методот на машинска единица за контрола на магистралата:

1) Висока излезна моќност во обично време, да не се меша во сигналот за задржување.
