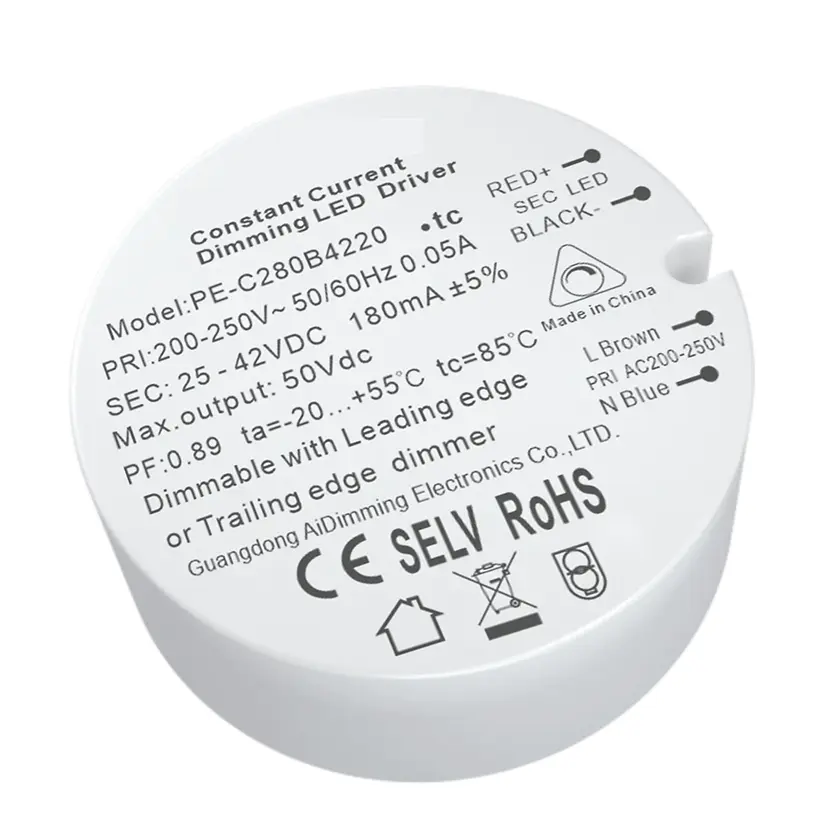

8,4W постојана струја Triac LED драјвер со затемнување

PE-C280 е еден од 8,4W триак затемнети LED драјвери со постојана струја развиен од кинескиот производител Starwell со висок фактор на моќност, висока ефикасност, висока прецизност, употребата на ефикасниот стабилен контролен чип со ниски загуби и компонентите со високи перформанси го прават со мал шум, долг животен век и други карактеристики. Возачот прифаќа силика гел со висока температура на спроводливост 5.

Испрати барање

Како професионален производител, Starwell би сакал да ви обезбеди висококвалитетен двигател на триак со затемнување со постојана струја од 8,4 W, кој е погоден за RPC MOSFET затемнувач и FPC TRAIC затемнувач.

Спецификација

Модел		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ИЗЛЕЗ	Излезен напон	12-24 Vdc	25-42 Vdc	2,5-6Vdc	6-12 Vdc	12-24 Vdc
	Максимален излезен напон	24 Vdc	42 Vdc	6 Vdc	12 Vdc	24 Vdc
	Излезен напон без оптоварување	27 Vdc	43 Vdc	8 Vdc	15 Vdc	27 Vdc
	Излезна струја	350 mA	200 mA	700 mA	700 mA	300 mA
	Излезна моќност	4,2W~8,4W	5W~8,4W	1,75W~4,2W	4,2W~8,4W	3,6W~7,2W
	Ниво на строб	Пониско треперење (8%)
	Опсег на затемнување	2~100%,
	Фреквенција на затемнување PWM
	Тековна точност	± 5%
	Бран и шум	=500mv p-p
ВЛЕЗ	Интерфејс за затемнување	Triac Водечки раб/Tralling раб
	Опсег на влезен напон	200-250 Vac
	Фреквенција	50/60 Hz
	Влезна струја	<0,08А	<0,08А	<0,08А	<0,08А	<0,08А
	Фактор на моќност	PF>0,9 (при цело оптоварување)	PF>0,9 (при целосно оптоварување)	PF>0,88 (при цело оптоварување)	PF>0,88 (на целосно оптоварување)	PF>0,88 (на целосно оптоварување)
	ТХД	230Vac@THD <20% (на целосно оптоварување)
	Ефикасност (тип.)	77%	79%	77%	77%	77%
	Струја на налет (тип.)	Ладен старт 0,8А	Ладен старт 0,8А	Ладен старт 1,54А	Ладен старт 0,8А	Ладен старт 0,8А
	Анти пренапони	L-N: 1,5 kV
	Струја на истекување	<0,25mA/230Vac
ОКОЛИНА	Работна температура	tc: 55°C tc: 85°C
	Работна влажност	20 ~ 95% RH, некондензирачки
	Температура на складирање, влажност	-40 ~ 80°C, 10~95% RH
	Темп. Коефициент	±0,03%/°C(0-50)°C
	Вибрации	10~500Hz, 2G 12мин./1циклус, период од 72мин. секоја по X, Y, Z оските.
ЗАШТИТА	Заштита од прегревање	Интелигентно прилагодување или исклучување на излезната струја ако температурата на ПХБ ≥110°C, , автоматски се обновува.
	Заштита од преоптоварување	Исклучете го излезот кога номиналната моќност≥102%, автоматски се враќа.
	Заштита од краток спој	Автоматско исклучување ако се појави краток спој, автоматското се обновува.
	Заштита без оптоварување	Исклучете го излезот ако нема оптоварување, автоматски се враќа кога оптоварувањето ќе се врати во нормала.
БЕЗБЕДНОСТ И ЕМС	Издржи напон	I/P-O/P: 3750Vac
	Отпор на изолација	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Стандарди за безбедност	IEC/EN61347-1, IEC/EN61347-2-13
	ЕМС Емисија	EN55015, EN61000-3-2 Класа C, IEC61000-3-3
	ЕМС имунитет	EN61000-4-2,3,4,5,6,8,11, EN61547
	Стандард за тестирање на строб	IEEE 1789 година
ДРУГИ	Димензија	43,2×0,5мм (Д×В)
	Пакување	НА чантата
	Тежина (G.W.)	42 g±5 g

Фактури:

● ЛЕД двигател за затемнување со фазно намалување, опсег на затемнување 2-100%

● Погоден за затемнувач RPC MOSFET и затемнувач FPC TRAIC

● Активен PFC

● Заштити: краток спој/напон/над струја

● Технологија на топлинска спроводливост на силика гел, природен ладен ветер

● Ултра мал волумен

● Погоден за LED осветлување на домот и комерцијално осветлување

● Безбеден уред за заштита без оптоварување

● Економична и удобна инсталација

● во согласност со светските стандарди за безбедност на опремата за осветлување

● Класа на заштита II

● Три години гаранција

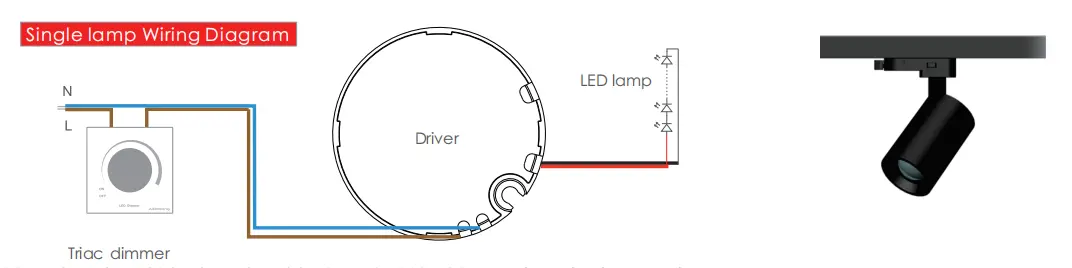

Дијаграм за поврзување:

Жици:

Излезна жица: 20AWG црвен и црн ПВЦ кабел, должина 200-230 mm, барање за соголување на жица: 5-7 mm

Влезна жица: 20AW кафеава сина VDE двојна изолирана жица, должина 150-160 mm, барање за соголување на жица: 5-7 mm

Употреба на упатства:

1. Внимавајте на разликата помеѓу влезот и излезот, поврзете се правилно, па вклучете

2. Ве молиме поврзете го прво оптоварувањето на DC излезот, отворете го напојувањето по проверка; во режимот на постојана струја, ако се напојува на отворено коло, исклучете го напојувањето и не можете да го поврзете LED-от додека не дојде до електрична енергија складирана од излезното ослободување, или може да ја оштети ЛЕР-от;

3. Овој тип на напојување е ограничен само на употребата на LED светилки и фенери, опсегот на влезниот напон е AC200-250v, памук со топлинска изолација и други предмети што го попречуваат дисипацијата на топлината на производот, што одговара на производот под означен излезен напон, опсегот на струјата е -20 и температурата на околината е намалена -20 и температурата не може да се користи. условите на животната средина, овој производ ужива тригодишна бесплатна гаранција.

Абнормални состојби и соодветни методи на лекување:

1. ЛЕД светилката не свети откако ќе се поврзе драјверот за затемнување во првиот момент, исклучете го влезот за наизменична струја и проверете на следниов начин:.

а) Дали DC излез лош контакт или не:

б) Дали излезниот поларитетот на еднонасочна струја е обратен или LED плочата е заварена против;

в) Дали влезот со наизменична струја е лош контакт: тестирајте откако ќе ги отстраните овие дефекти.

2. Уредот има добра врска, LED светла, но LED фикерот, исклучете го влезот за наизменична струја, а потоа проверете го DC излезот.

а) преоптоварен.под оптоварување.

б) Дали параметрите и вистинските параметри се совпаѓаат или не.

3. Ве молиме навремено да комуницирате со нас ако имате какви било прашања во користењето, ние ќе се обидеме да ги решиме проблемите со вас.
