Како PoE инјекторот ги снабдува камерите со енергија и мрежа

Раниот развој и подоцнежната конструкција на шемата за снабдување со инјектори PoE за опрема за безбедносно следење се тесно поврзани. Особено во подоцнежната фаза на изградба, спецификациите, карактеристиките и поврзаните протоколи на PoE камерите и PoE модулите за напојување мора да бидат целосно разбрани. Само на овој начин можеме да обезбедиме дека проектот за следење е завршен ефикасно и по ниска цена. Како PoE модулот за напојување ја напојува камерата за надзор и ја обезбедува мрежата?

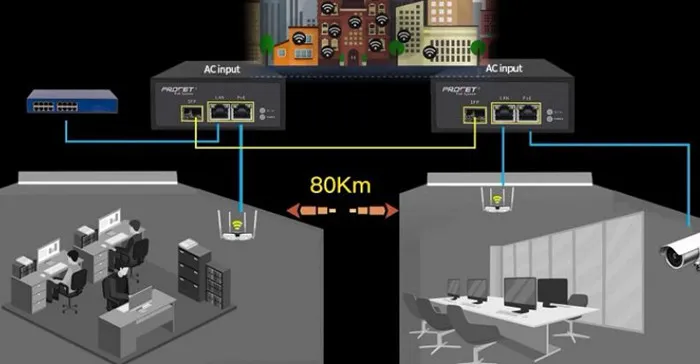

Напојувањето со PoE бара само еден мрежен кабел за да обезбеди енергија и мрежен пренос на AP (PoE камери, безжична AP и друга опрема) во исто време. Системот за следење на безбедноста го усвојува мрежното решение за напојување PoE (видете ја сликата подолу за детали), елиминирајќи ја потребата за инсталација на приклучокот и распоредување на кабелот за напојување. итн., со што се заштедуваат временски трошоци, трошоци за распоредување на мрежата, трошоци за работна сила за инсталација, а подоцна и трошоци за одржување, итн.

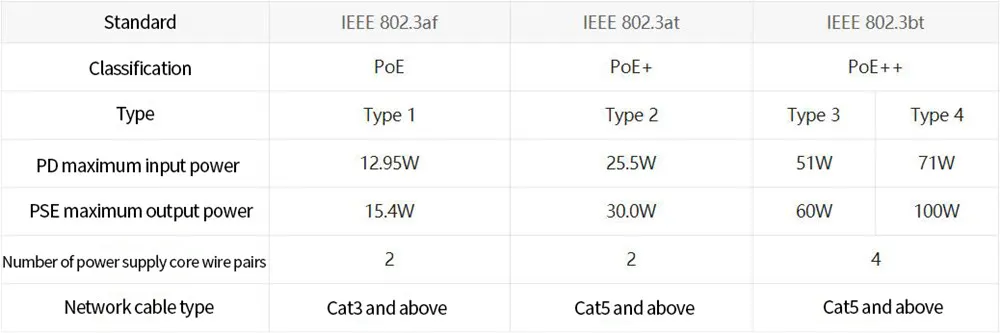

Постојат само три стандарди за PoE модули за снабдување со инјектори. Напојувањето на IEEE802.3af е 15,4 W/at. Моќноста на напојувањето е 30 W/bt. Моќноста на напојувањето е 90w (видете ја сликата подолу за детали). Како да се поклопат PoE напојувањето и PoE напојувањето (PoE камера)? На пример:

1.Кога моќноста на PoE камерата е 10W, можете да го изберете модулот за напојување IEEE802.3af PoE;

2.Кога моќноста на PoE камерата е 20W, мора да го изберете модулот за напојување IEEE802.3802.3at PoE;

3. Треба да се забележи дека стандардот 802.3at е наназад компатибилен со стандардот 802.3af, така што кога PoE камерата е 802.3af стандард, можете да изберете 802.3af или стандарден PoE модул за напојување.

Стандардот 802.3bt е компатибилен наназад со 802.3at и 802.3af.
