Соборување на новиот брз полнач GaN од 140 W на Apple

Новиот брз полнач на Apple од 140 W доаѓа со сосема нов модел A3607. Како сосема нов додаток за полнење дизајниран од Apple за уреди од следната генерација, изложеноста на A3607 предизвика широко распространето внимание на индустријата за решенијата за полнење на претстојните уреди на Apple.

Со изгледот, големината и параметрите во основа исти како претходниот модел, дали е приспособена неговата внатрешна архитектура? Дали се надградени основните компоненти? Со овие прашања, ChargerLAB спроведе детално рушење на новиот брз полнач на Apple 140W A3607 веднаш и сега ќе ја открие неговата вистинска внатрешна структура.

Изглед на Apple 140W Брз полнач

Пакувањето има класичен минималистички дизајн, со логото на Apple, името на производот и изгледот испечатени на предната страна.

Настрана е прикачена налепница за параметар на производот.

Подоцна во делот за физички приказ на производот ќе биде воведен блиску до параметрите на налепницата.

Полначот е компатибилен со USB-C уреди и официјално се препорачува за употреба со 16-инчниот MacBook Pro опремен со приклучок MagSafe 3.

Адаптерот за напојување е домашно произведен, со датум на производство од 2026 година и модел A3607.

Пакетот вклучува полнач и упатство за употреба.

Полначот е завиткан во заштитна хартија за да спречи гребнатини во неговата почетна состојба.

Изгледот на новиот брз полнач на Apple од 140 W е идентичен со претходниот модел, со сјајна завршница со висок сјај и заоблени агли.

Логото на Apple е центрирано на предната и задната страна на телото.

Информациите за параметрите на полначот се испечатени на едната страна од телото.

Параметри на производот одблиску

Влез: 100–240V~ 50/60Hz 2A

(USB PD) излез: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

Полначот има положено CCC и KC сертификати.

Името на производот, моделот и мерките на претпазливост се испечатени на другата страна на куќиштето.

Моделот на новиот брз полнач на Apple од 140 W е A3607.

Полначот е опремен со преклопливи стандардни кинески иглички, со дизајни со две крила од двете страни.

Пиновите прифаќаат класичен дизајн на независен модул и се одвојуваат и заменливи.

Одблиску на основата за прицврстување во форма на Т, која може да послужи и како жица за заземјување.

Куќиштето на модулот е означено со рејтинг од 250V~ 2,5A и Jabil Inc., што покажува дека модулот за пинови е испорачан од Jabil. Забележително, во внатрешноста на отворот за модул се додава метална штипка за помошна фиксација за да се осигура дека модулот не се олабавува лесно по долготрајна употреба.

Покрај тоа, дизајнот на пиновите се разликува од старата верзија.

Излезниот крај е опремен со единствена USB-C порта со бело пластично јадро.

Обвивката на приклучокот за USB-C е исто така независно дизајнирана.

Измерената должина на телото на новиот брз полнач на Apple од 140 W е 95,68 mm.

Ширината е 74,35 мм.

Дебелината е 28,51 мм.

Поставен рамо до рамо со стариот брз полнач со галиум нитрид од 140 W на Apple A2452, главниот изглед и димензиите на новите и старите адаптери за напојување се целосно идентични.

Интуитивна перцепција на големината на полначот во рака.

Покрај тоа, производот тежи приближно 285 g.

Тестиран со ChargerLAB POWER‑Z KM003C за откривање на протоколот за излезна порта USB-C, поддржува протоколи за полнење PD3.1 и DCP.

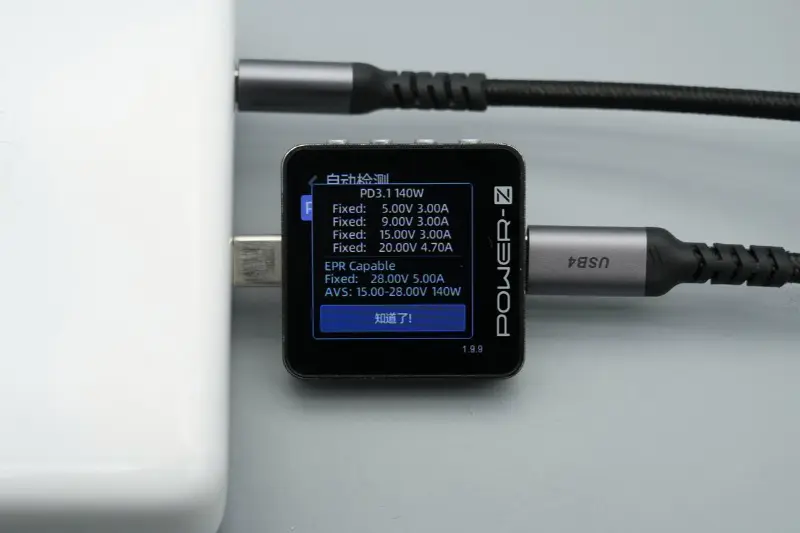

Пакетот PDO покажува дека приклучокот USB-C има и пет запчаници со фиксен напон: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, како и AVS напонски запчаник од 15–28V 140W.

Кога се полни iPhone 17 Pro Max со новиот брз полнач на Apple од 140 W, измерената моќност на полнење е приближно 36,34 W.

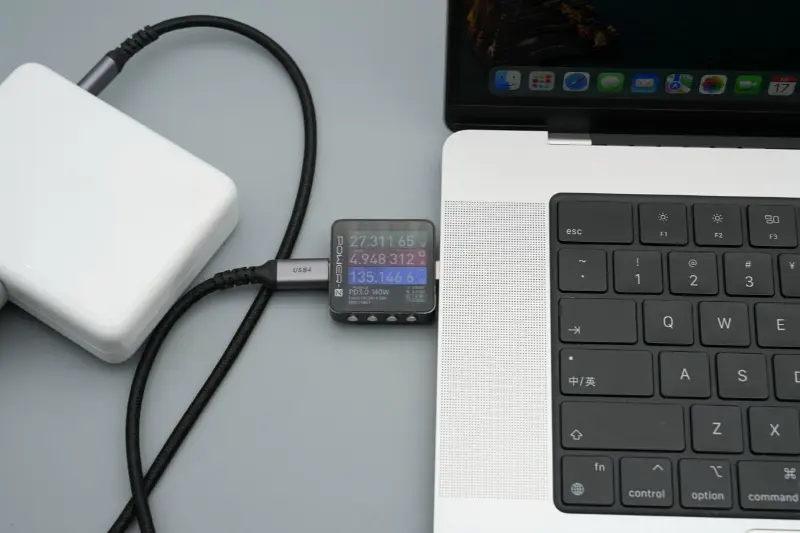

Кога се полни MacBook Pro, измерената моќност на полнење е приближно 135,15 W, што успешно овозможува брзо полнење од 28V 5A 140W.

Соборување на брз полнач од 140 W на Apple

Куќиштето на полначот се отвора со сечење по странично.

Куќиштето е многу дебело за силна заштита, а рабовите се залепени за да се зајакнат внатрешните модули.

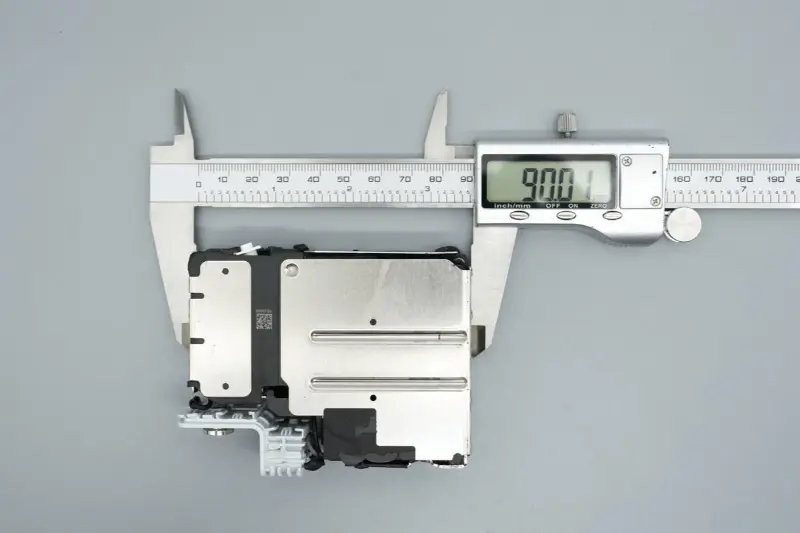

Измерената должина на внатрешниот модул е ​​90,01мм.

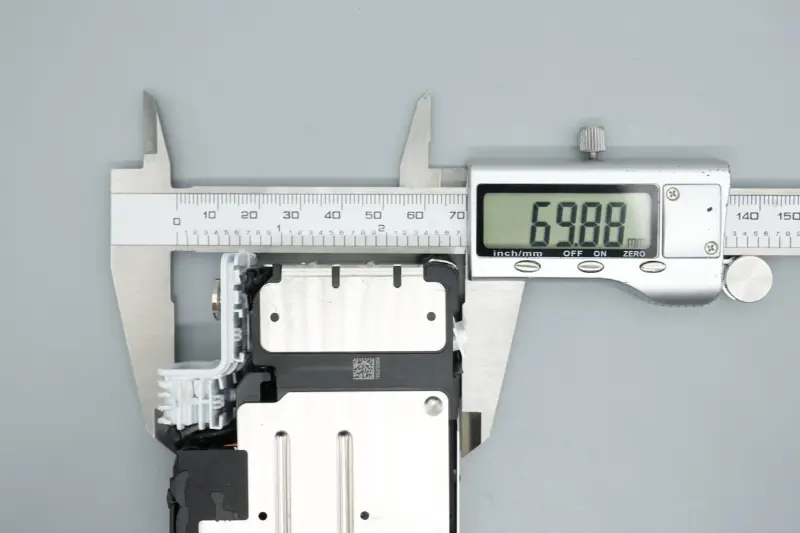

Ширината е 69,88 мм.

Дебелината е 23,52 мм.

Модулот PCBA е покриен со две интегрирани метални обвивки за рамномерна дисипација на топлина.

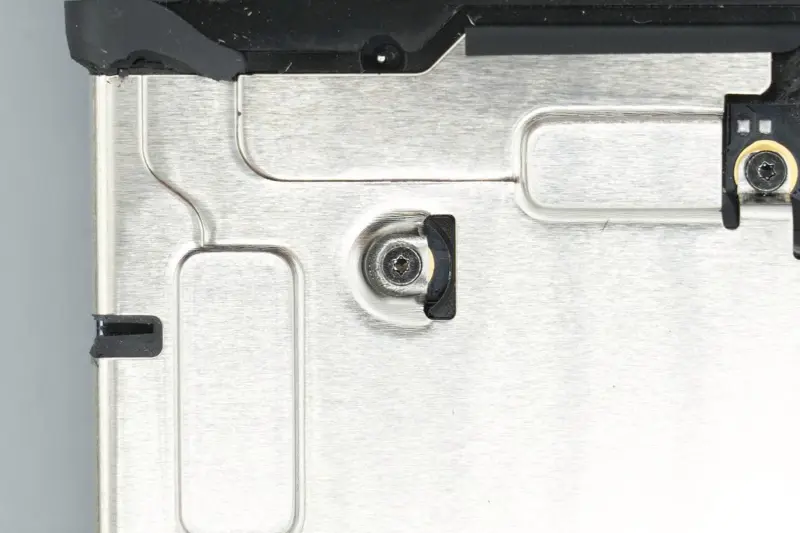

Металните школки се фиксираат со завртки.

Изолационата лента е прикачена на некои области на страна.

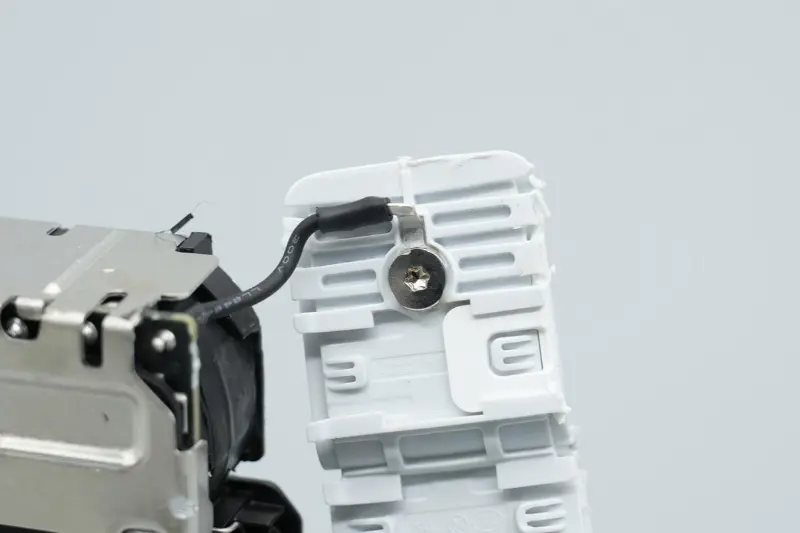

Жица на влезниот крај е поврзана со основата за прицврстување во форма на Т за заземјување.

Цевките што се собираат топлина се користат за изолација на точките за заварување на терминалите на жицата со наизменична струја.

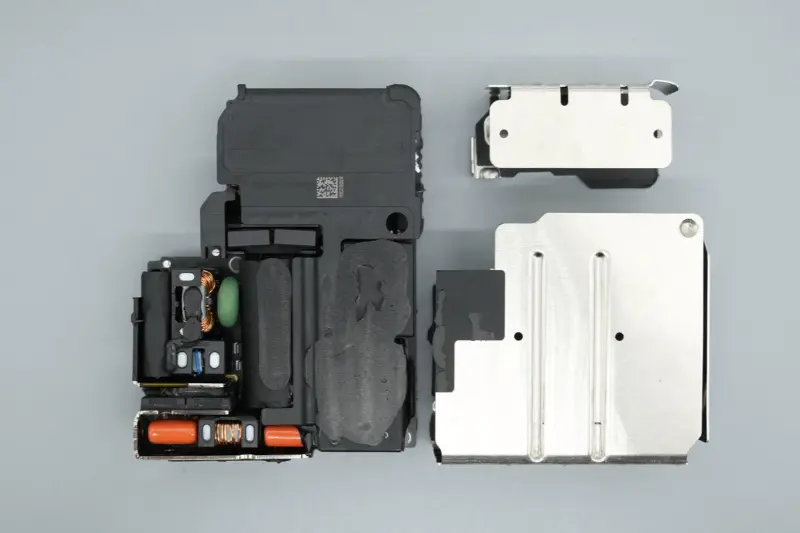

Отстранете ги завртките за да ги извадите металните школки.

Третманот со изолација се применува на внатрешната страна на металната обвивка што одговара на задниот дел на главната плоча и другите области.

Пластична обвивка ја покрива површината на трансформаторот на модулот, а компонентите како што се кондензатори и индуктори се залепени.

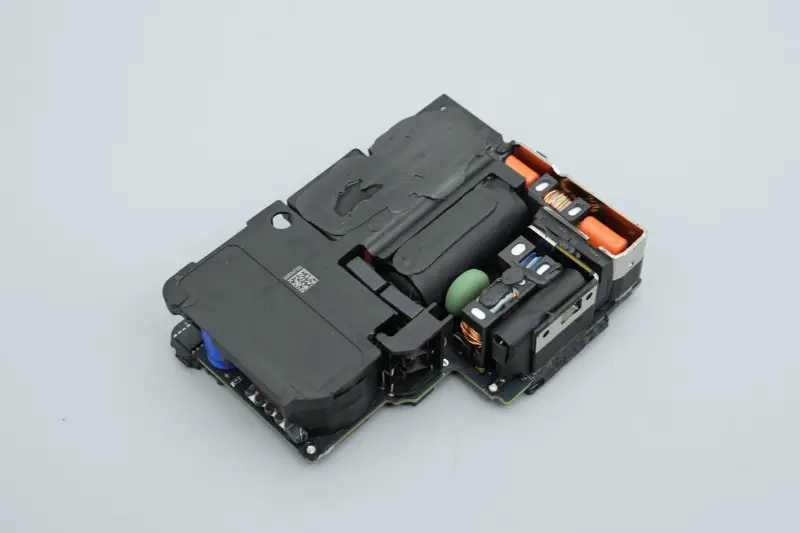

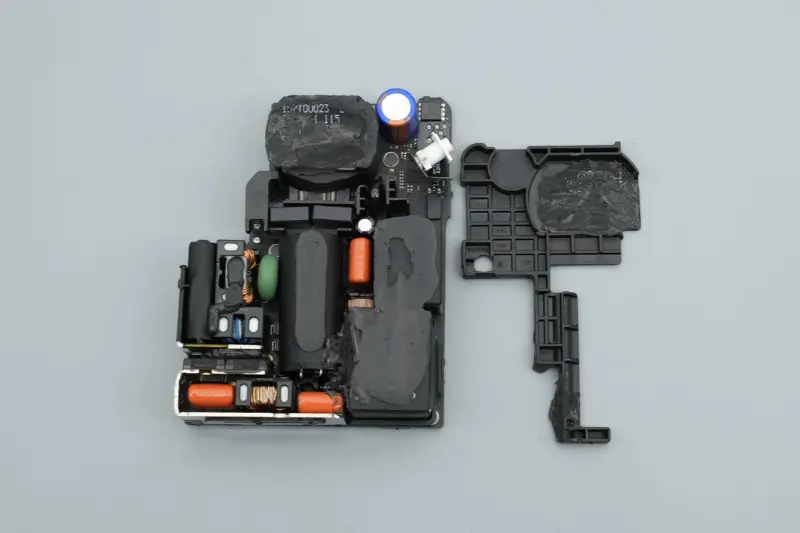

Отстранете го пластичниот капак и во централниот дел се вгнездува пластична рамка за зајакнување и изолација.

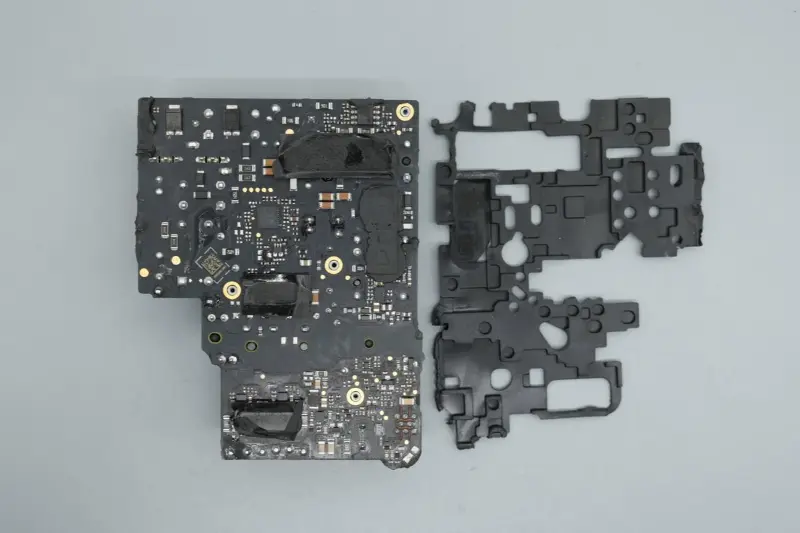

Задниот дел на главната плоча е покриен со мека гумена подлога за заштита.

Отстранете ја заштитната подлога и ќе видите дека термопроводен лепак е нанесен на соодветните области на чипот и се прикачени графитни термопроводливи налепници.

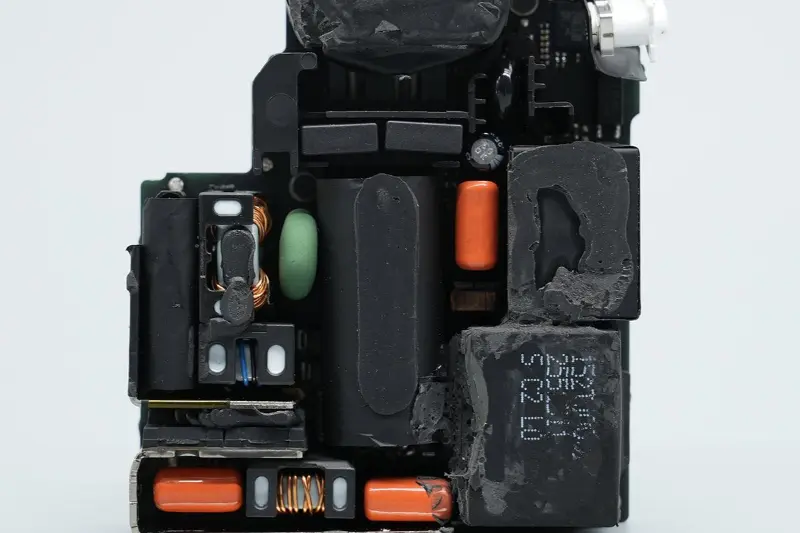

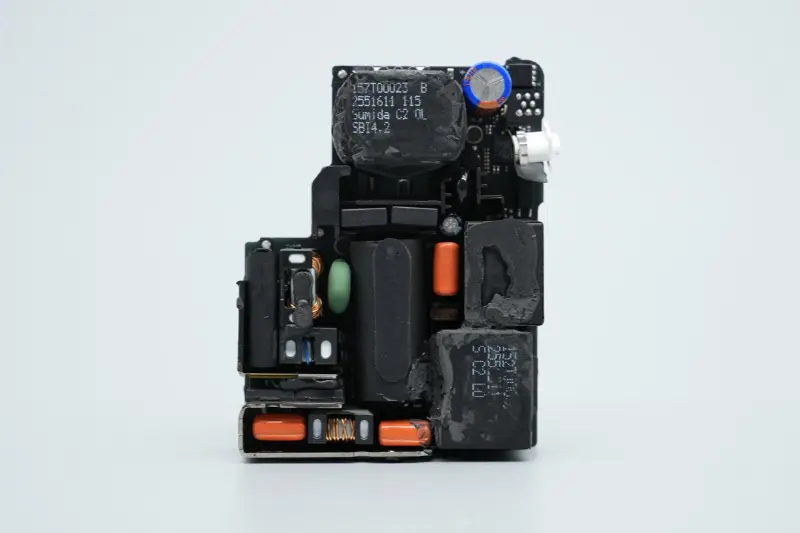

Предниот дел на модулот PCBA е поставен со осигурувачи, индуктори со заеднички режим, електролитски кондензатори со филтер со висок напон, струјни трансформатори, филмски кондензатори, кондензатори за напојување, индуктори за засилување на PFC, надолни индуктори, трансформатори и други уреди, со компактен и уреден целокупен распоред.

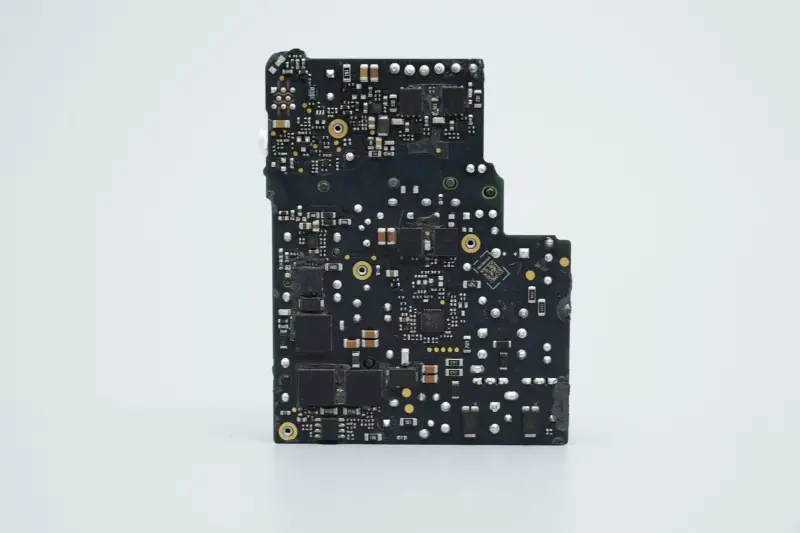

Задниот дел на плочата за PCB е опремен со релевантни контролери и MOS цевки за колото за засилување на PFC и колото за напојување со префрлување LLC.

Две дополнителни ладилници се инсталирани на влезниот крај на модулот PCBA, со две Infineon активни исправувачки MOS цевки меѓу нив.

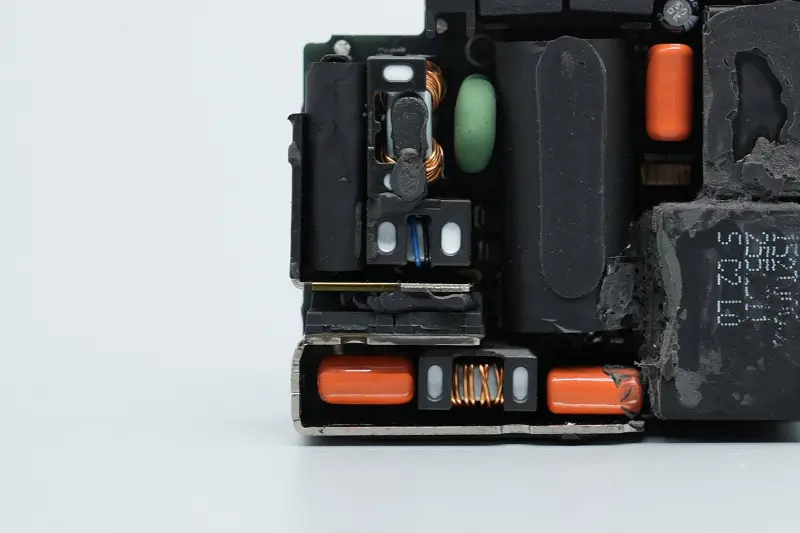

Областа опкружена со двата ладилници е исто така опремена со осигурувачи, безбедносни X2 кондензатори, индуктори со заеднички режим, варистори, кондензатори за филмски филтри, индуктори за филтри и други уреди.

Осигурувачот е поставен на врвот на безбедносниот кондензатор X2 и е обвиткан со лента.

Излупете ја лентата и можете да видите дека безбедносниот кондензатор X2 е покриен со пластична обвивка за изолација, а двете компоненти се завиткани и фиксирани со лента.

Номиналната струја на осигурувачот е 3,15 А, а на една игла за заварување е обложена изолациона цевка.

Одблиску на безбедносниот кондензатор X2 со капацитет од 0,22μF.

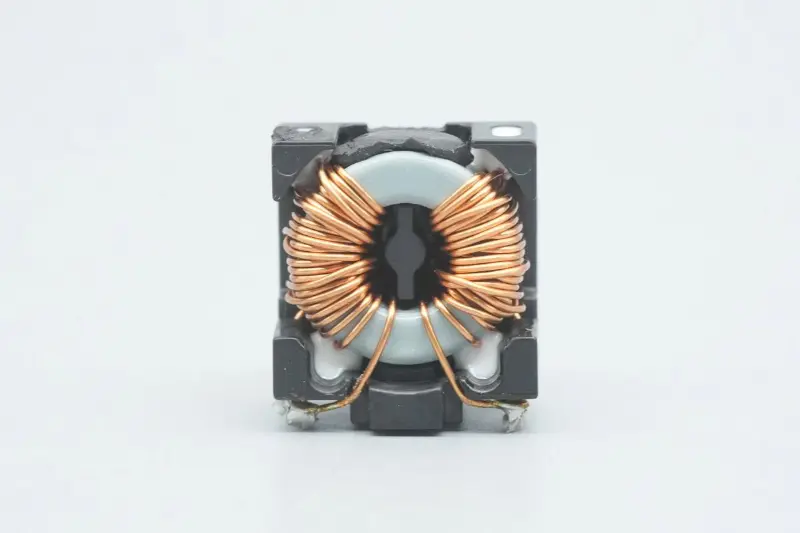

Индукторите со заеднички режим се користат за филтрирање на пречки на EMI и се заварени со пластични држачи.

Одблиску на друг индуктор со заеднички режим.

За заштита од влезен пренапон се користи варистор TVR10621M.

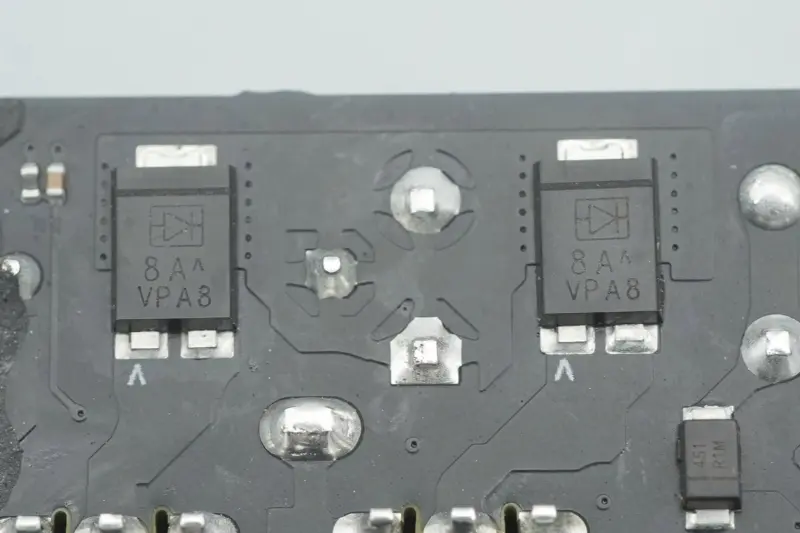

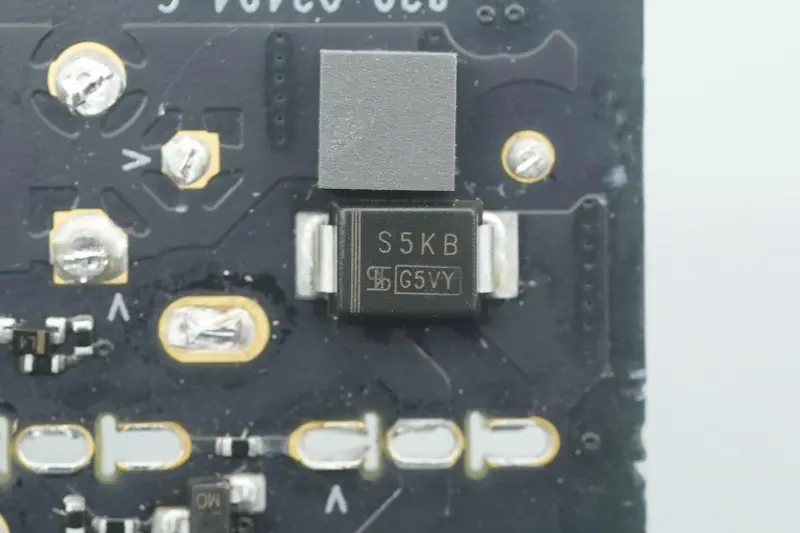

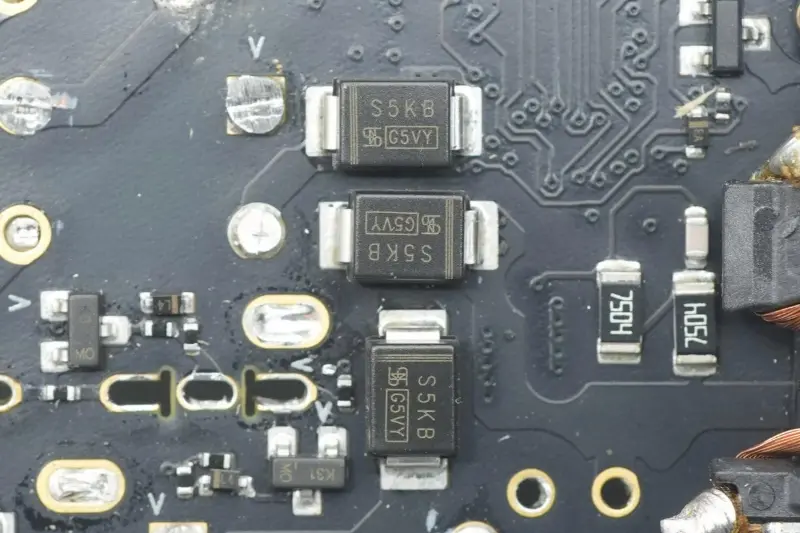

Влезниот крај усвојува мост исправувач составен од четири диоди.

Одблиску на четвртата диода.

Одблиску на другите две диоди, споени со Infineon CoolMOS IPA65R095C7 за активно исправување.

Двете активни исправувачки MOS цевки се од Infineon, сопствени модели за Apple, означени со 65C095C7, спакувани во TO‑220FP, кои се користат за подобрување на ефикасноста на исправката.

Одблиску на два филмски кондензатори со спецификација од 1μF 450V.

Одблиску на индукторот на филтерот со магнетни прстени, зајакнат со лепак.

На другиот крај се инсталирани индуктор за засилување на PFC и индуктор за спуштање.

Централната област е опремена со високонапонски електролитски кондензатори, струјни трансформатори, филмски кондензатори, резонантни кондензатори, кондензатори за напојување со главен контролен чип, Y кондензатори и други уреди. Електролитичките кондензатори со филтер со висок напон се обвиткуваат со изолациона лента и се поставуваат хоризонтално.

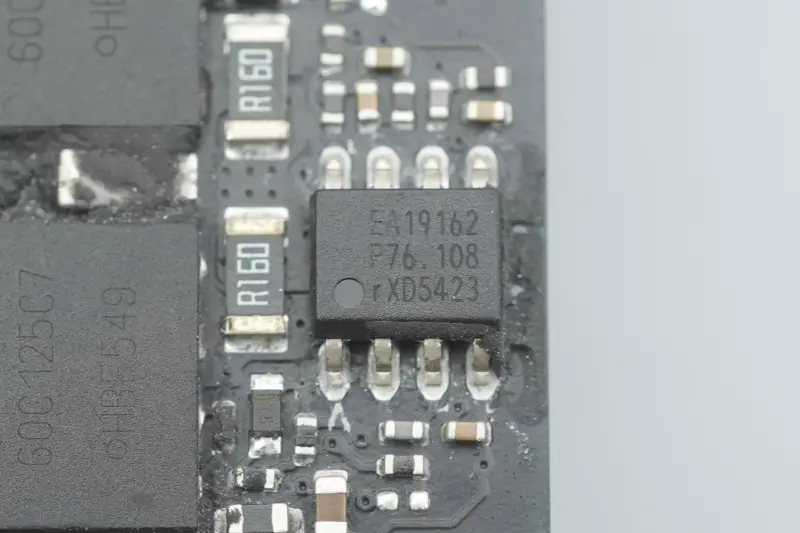

Контролерот PFC е од NXP, модел TEA19162T, со интегрирана функција за празнење на X-кондензатор, кој работи во квази-резонантен режим или режим DCM. Поддржува опсег на влезен напон од 70–276 V, интегрира мек старт и меко запирање и обезбедува прецизен излез со регулиран засилување.

TEA19162T прифаќа префрлување долина или префрлување со нула напон за да ги минимизира загубите при префрлување, поддржува ограничување на фреквенцијата за намалување на загубите при прекинување и поддржува режим на рафал за да ја намали потрошувачката на енергија. Спакувано во SO8.

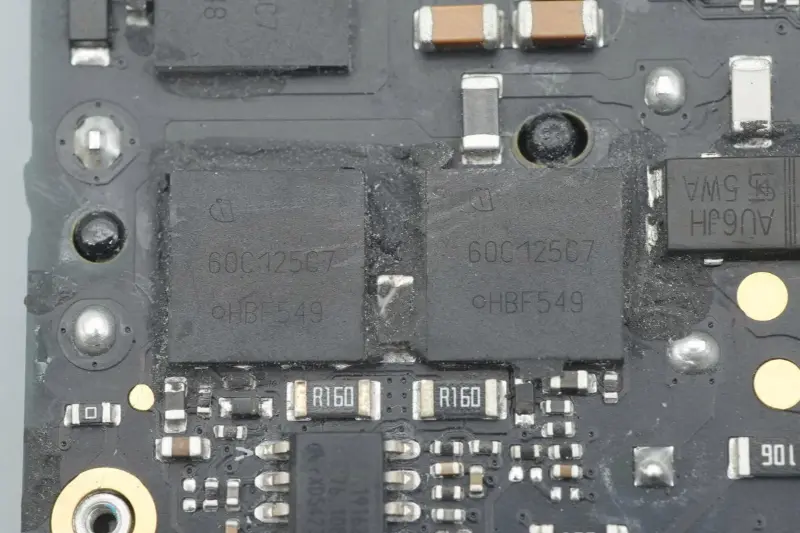

Цевката со прекинувач PFC е од Infineon, означена со 60C125C7, спакувана во VSON‑4.

Одблиску на индукторот за засилување на PFC.

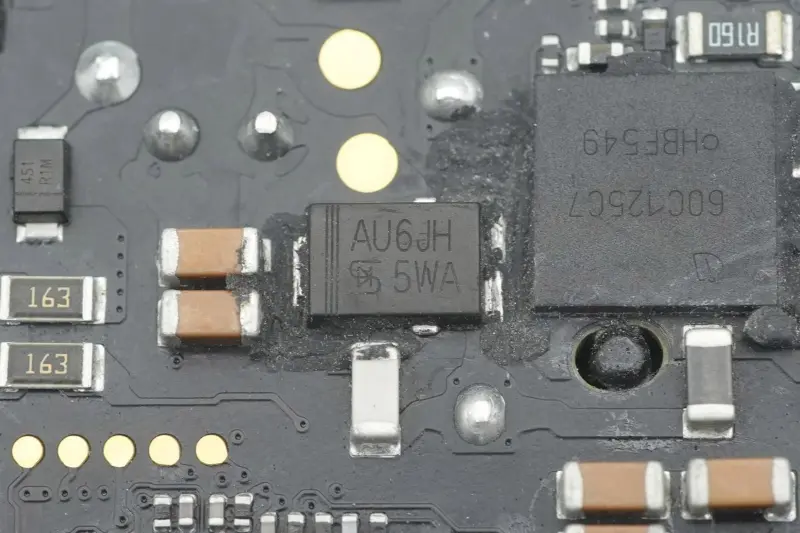

PFC исправувачката диода е од Taiwan Semiconductor, модел TUAU6JH, диода за брзо обновување со спецификација од 600V 6A, спакувана во TO‑277A.

Високонапонскиот електролитски кондензатор за филтер е од Rubycon, со спецификација од 450V 82μF.

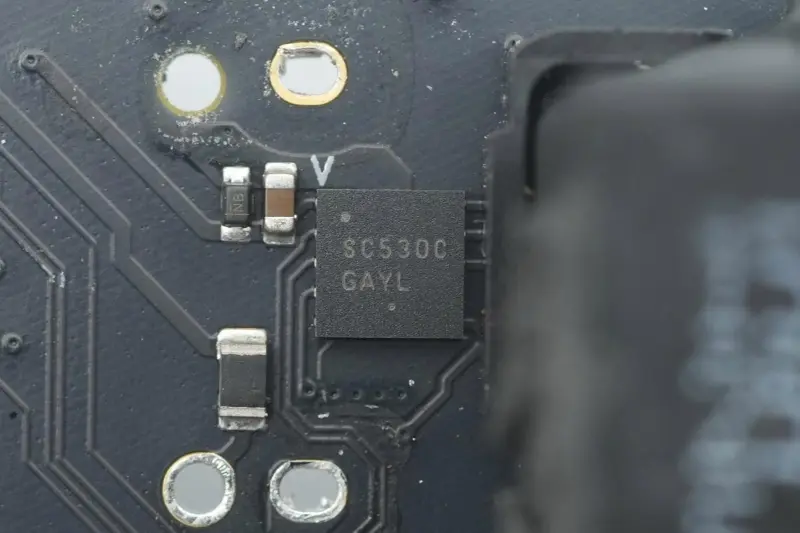

Двигателот за цевките за прекинувачи Infineon и STMicroelectronics е прилагоден модел од ON Semiconductor, означен SC530C.

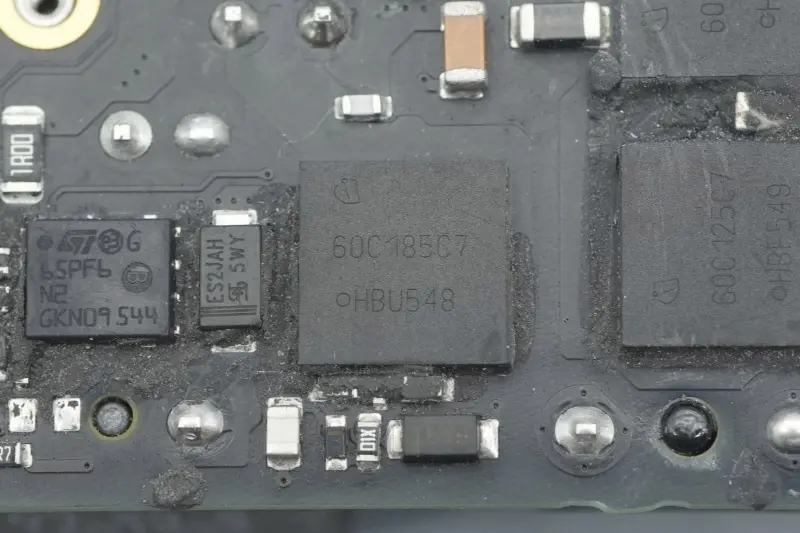

Прилагодена MOS цевка од Infineon, означена со 60C185C7, приспособен модел за Apple, спакувана во VSON‑4.

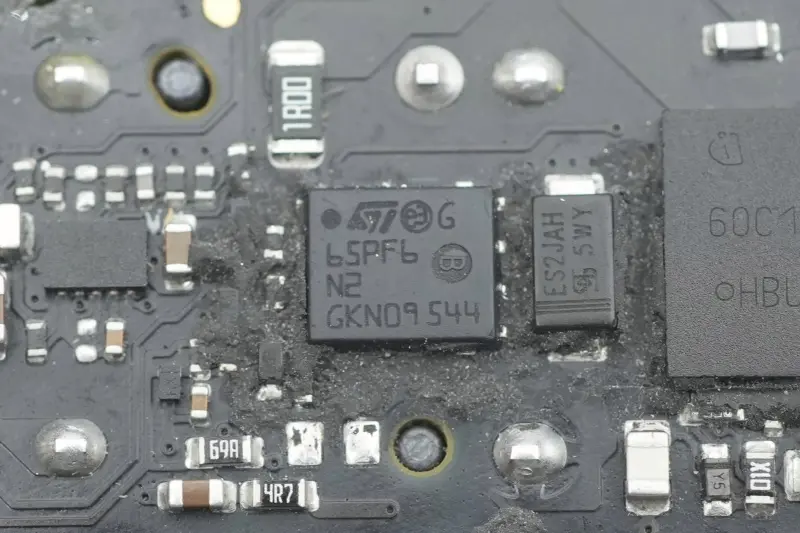

Друга MOS цевка е од STMicroelectronics, со ознака 65PF6N2, спакувана во PowerFLAT 5x6 HV.

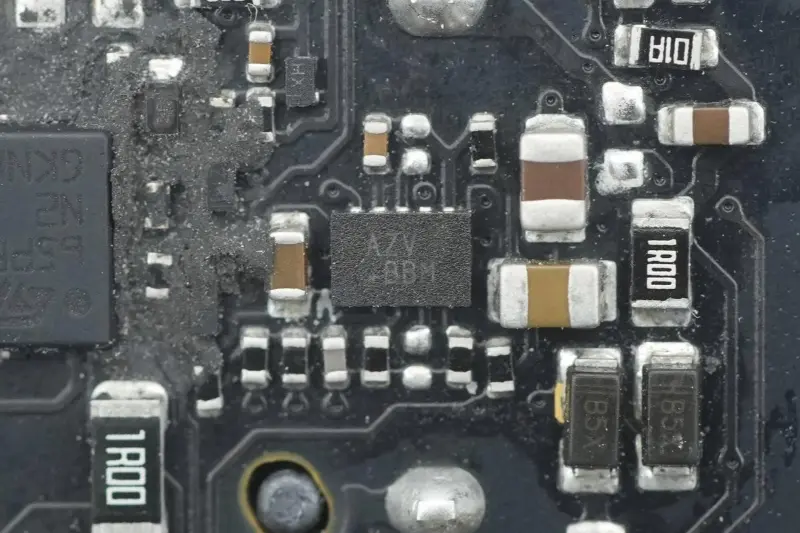

Чип со ознака AZV.

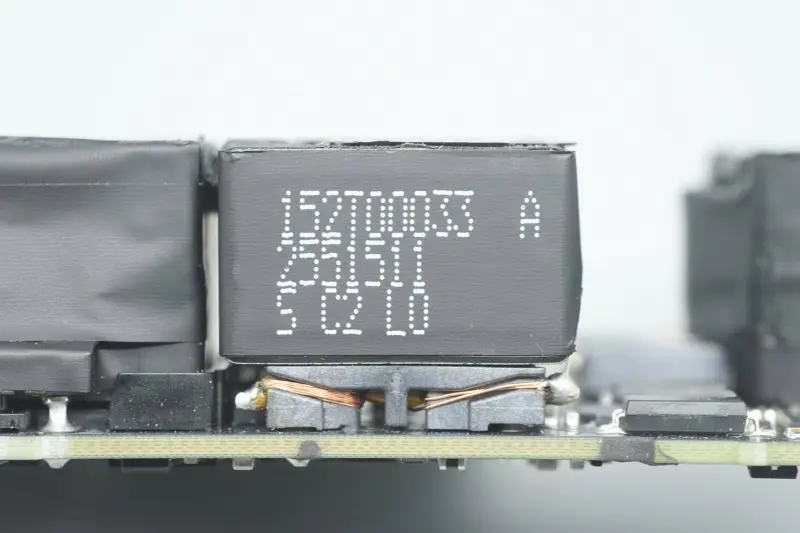

Струен трансформатор за откривање на влезната струја на етапата за надоле.

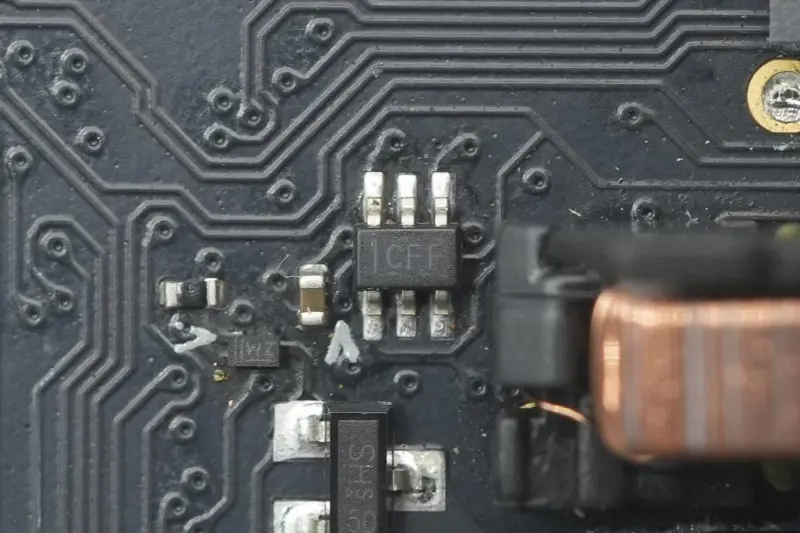

Двоканалниот инвертер од 1,65–5,5 V со влез за активирање на Schmitt е од Texas Instruments, со ознака CFF, модел SN74LVC2G14, спакуван во SC70.

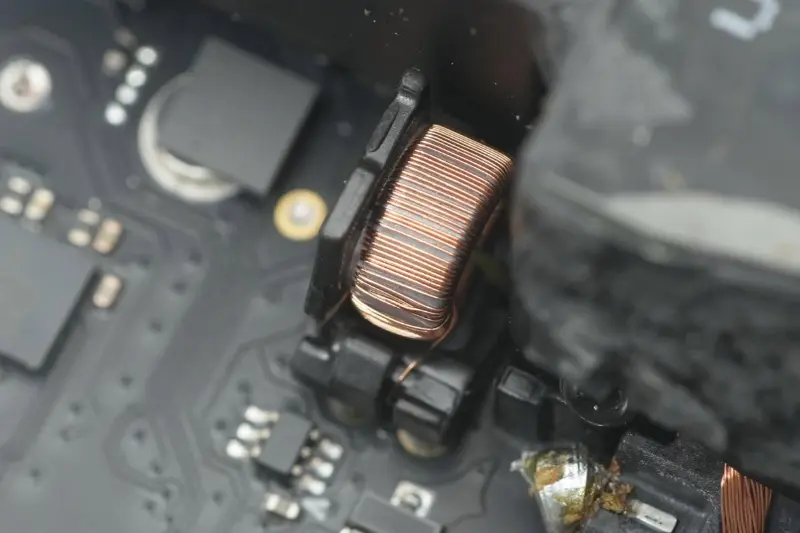

Одблиску на индукторот за спуштање.

Третиот кондензатор за филтер за филм има спецификација од 1μF 450V.

Главниот контролен чип кондензатор за напојување е исто така од Rubycon, со спецификација од 35V 47μF.

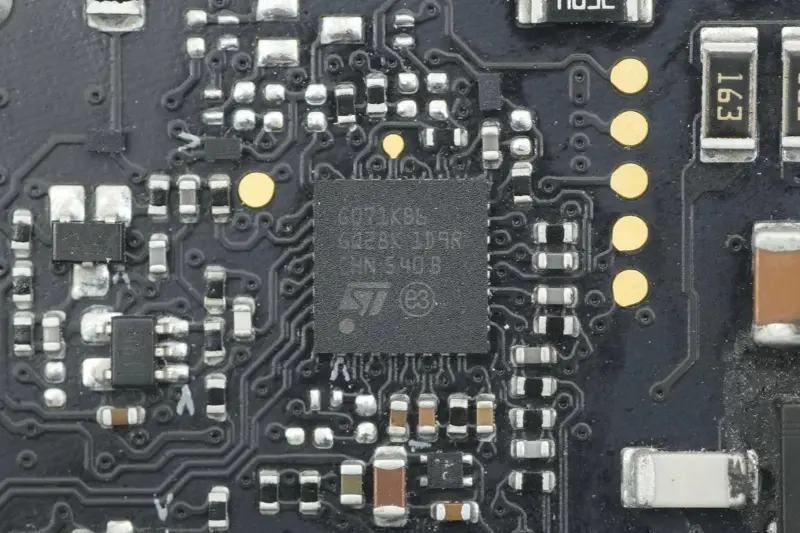

STMicroelectronics STM32G071KB M0 јадро MCU, вграден блиц 128K, 36K RAM, главна фреквенција 64MHz, спакувана во UFQFPN32, што се користи за примарна контрола на погонот на напојувањето.

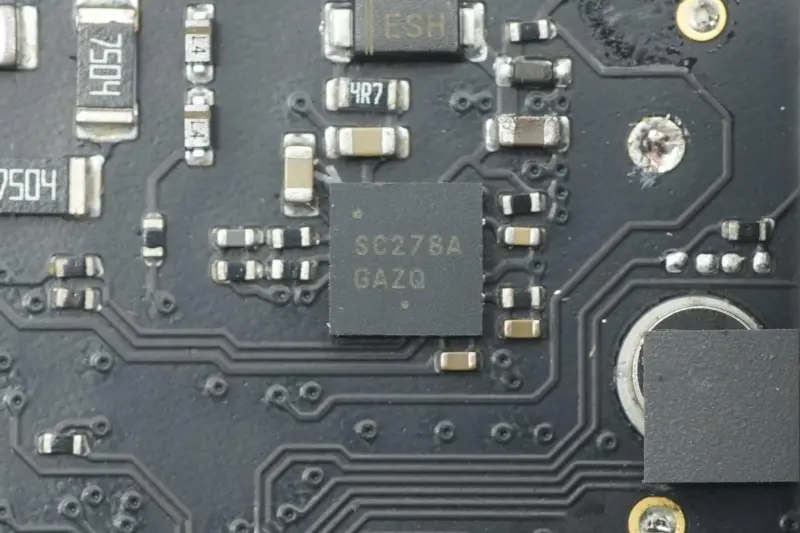

Двигателот за двете прекинувачки цевки LLC е прилагоден модел од ON Semiconductor, означен како SC278A, спакуван во DFN‑10.

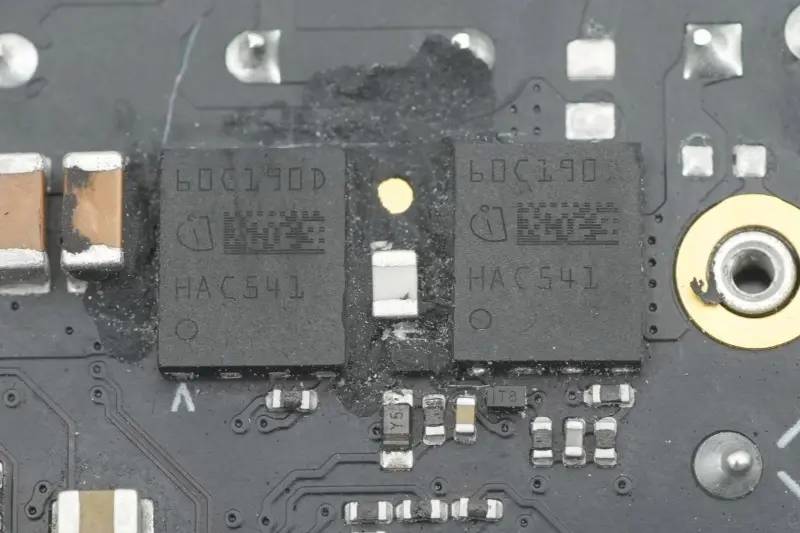

Двете LLC прекинувачки цевки се од Infineon, означени со 60C190D, сопствени модели за Apple, спакувани во TSON‑8‑6.

Двата резонантни кондензатори се од VISHAY.

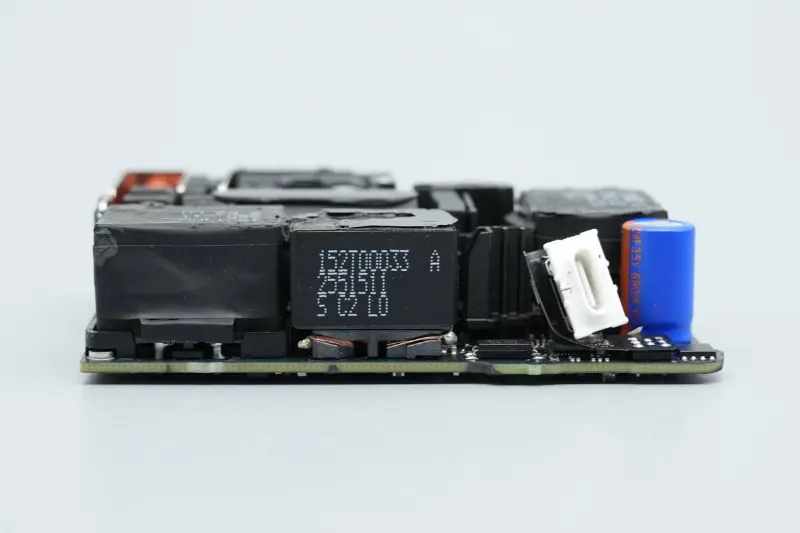

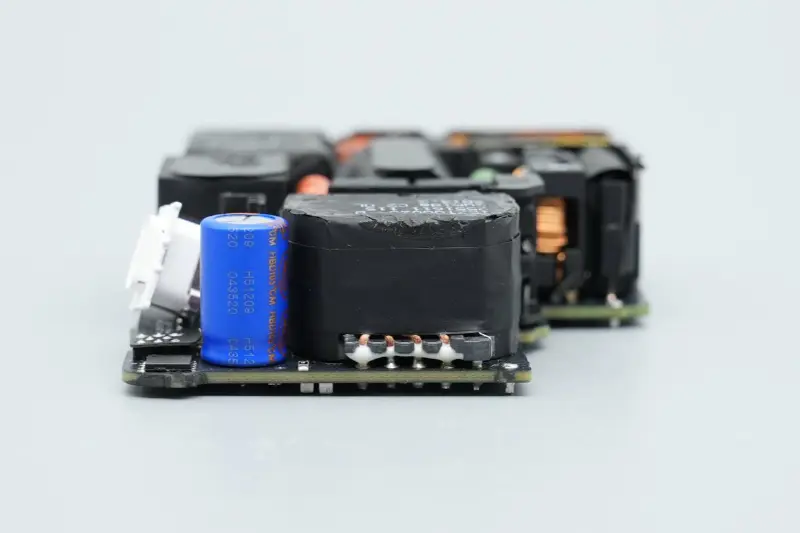

Трансформатор, оптоспојувач, кондензатор на излезниот филтер, протокол чип и VBUS прекинувач цевка се инсталирани на едната страна од излезниот крај.

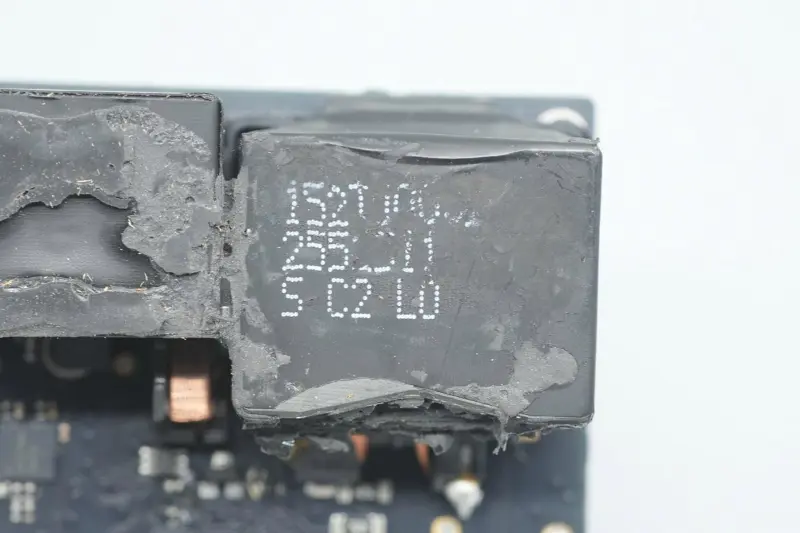

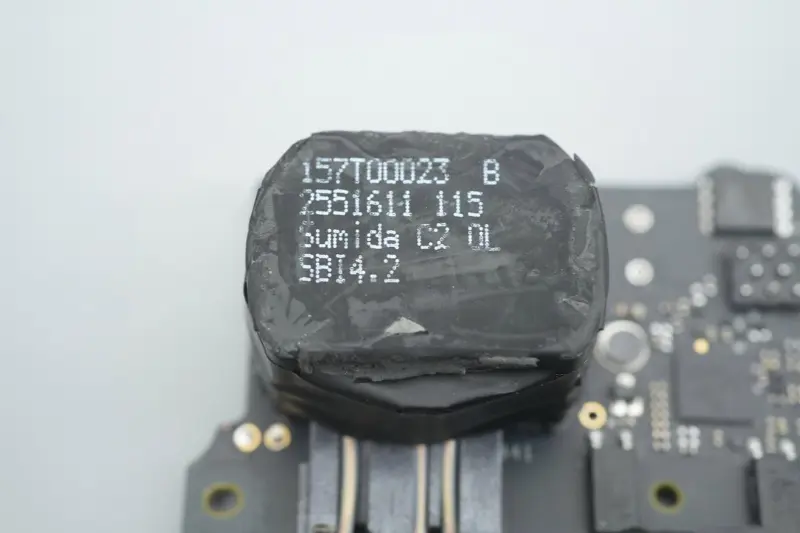

Трансформаторот го снабдува Сумида.

За спречување на пречки се користат два црни Y кондензатори.

Одблиску на два оптоспојувачи, кои се користат за повратен излезен напон и заштита на колото.

Одблиску на третиот Y кондензатор.

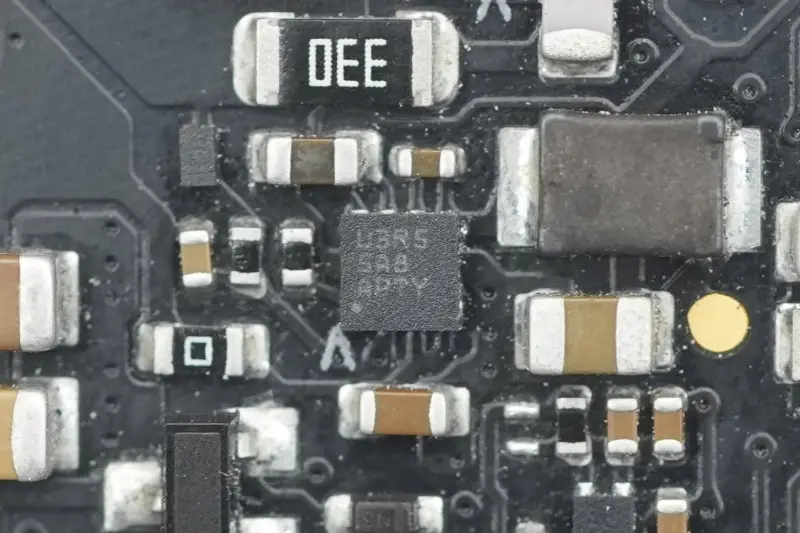

Конвертор што се намалува за напојување на синхрониот контролер за исправка.

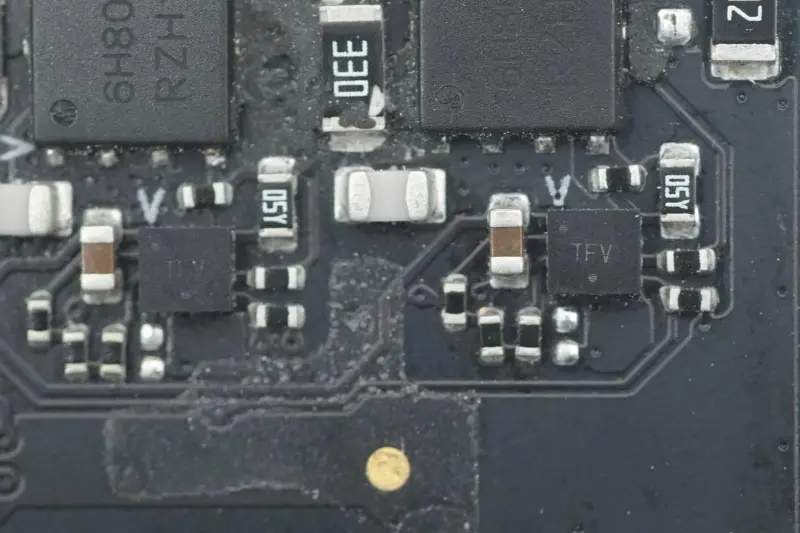

Два синхрони контролери за исправување на сопствениот модел се од ON Semiconductor, означени со TFV, спакувани во WDFN8.

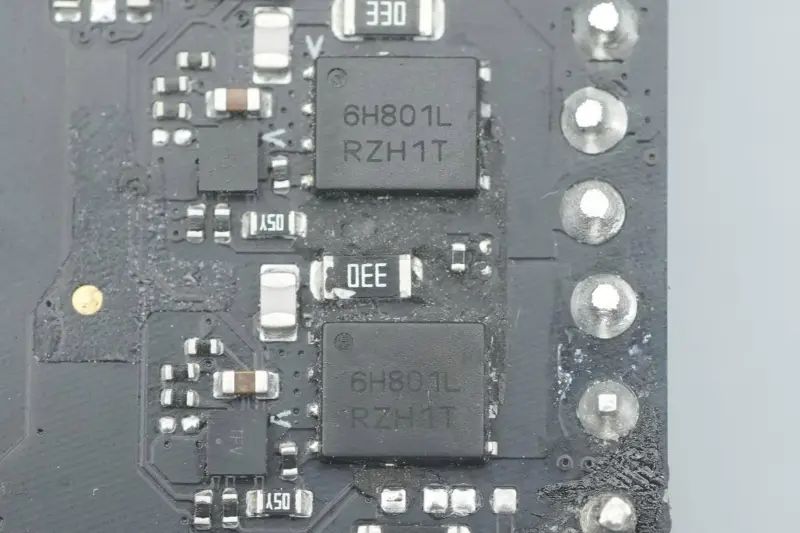

Синхроната исправувачка цевка е од ON Semiconductor, модел NTMFS6H801NL, NMOS цевка, отпорен напон 80V, вклучен отпор 2,7mΩ, спакувана во DFN5.

Кондензаторот на излезниот филтер е од Лелон.

Спецификацијата на кондензаторот е 35V 680μF.

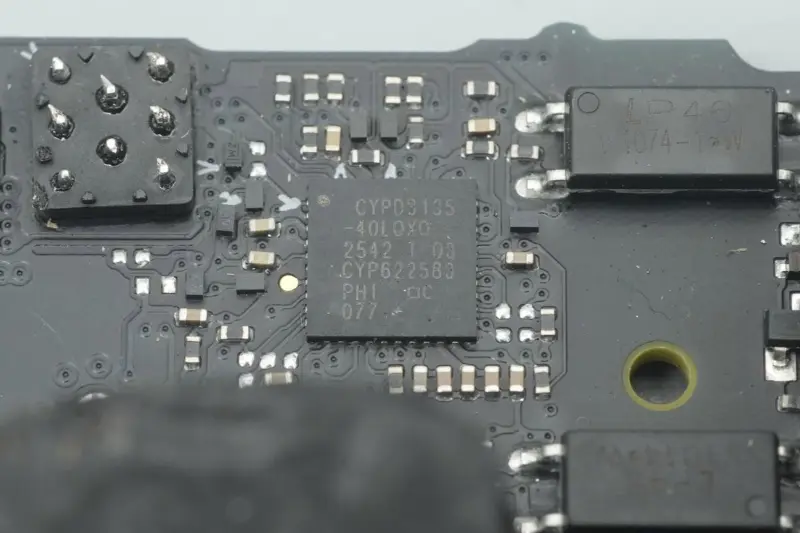

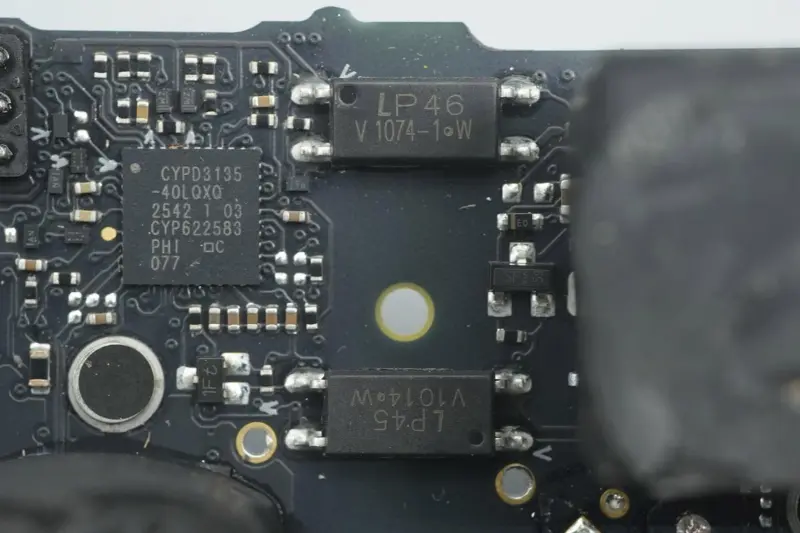

Протоколниот чип го усвојува Infineon CYPD3135, првиот USB PD3.1 чип за протокол за брзо полнење во индустријата, приспособен од Apple на Infineon.

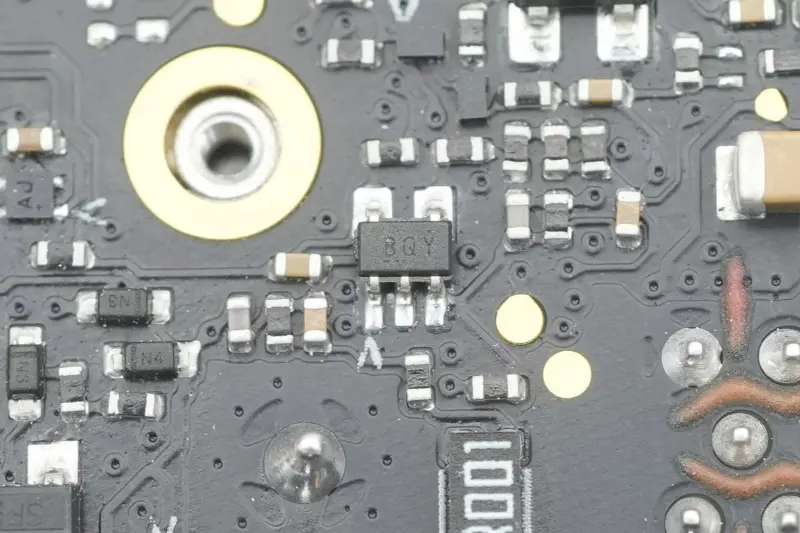

Засилувач за откривање излезна струја.

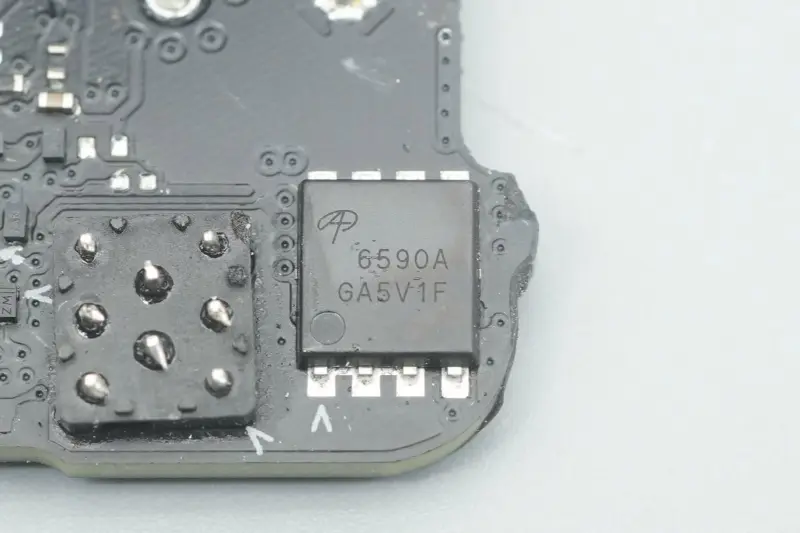

Излезната VBUS прекинувачка цевка е од AOS, модел AON6590A, NMOS цевка, издржува напон 40V, отпорност на вклучување 0,99mΩ, спакувана во DFN5*6.

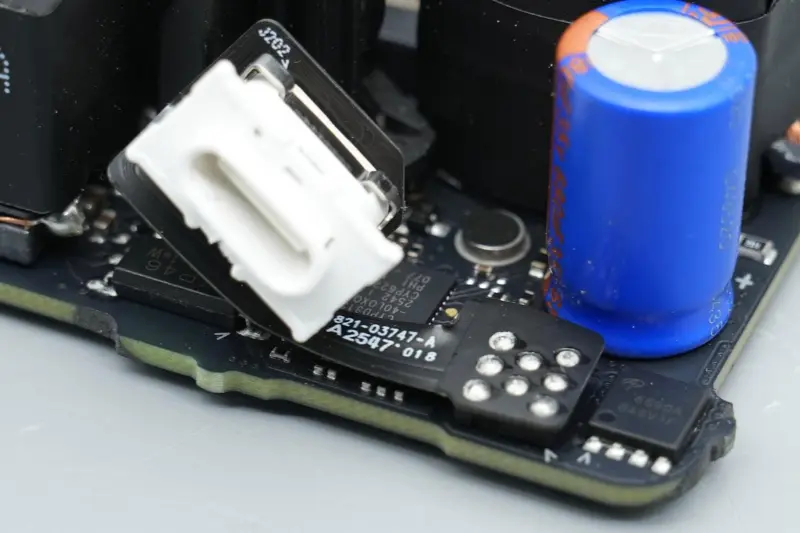

Приклучокот за USB-C е поврзан со главната ПХБ преку флексибилно коло.

Одблиску на приклучокот за USB-C приклучок.

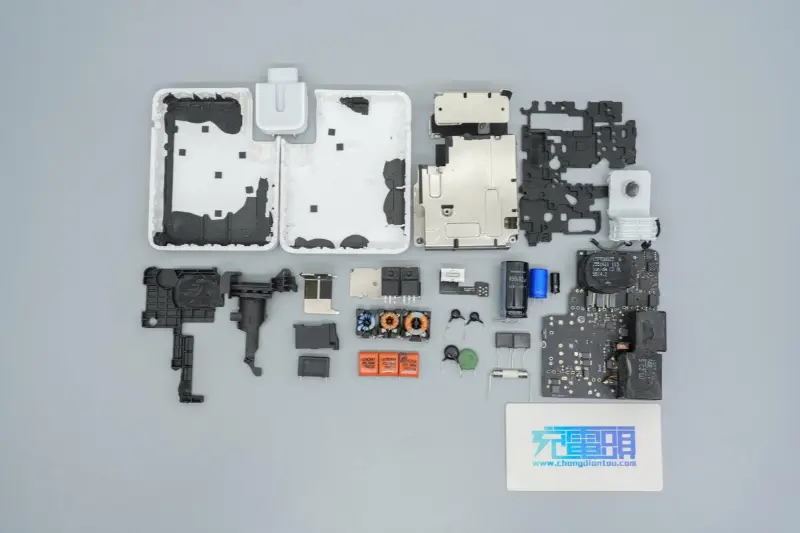

Резиме

Новиот брз полнач A3607 од 140 W на Apple го продолжува конзистентниот минималистички дизајнерски јазик на Apple, а неговиот целокупен изглед и големина се многу конзистентни со претходната генерација A2452. Сепак, постојат некои разлики во деталите: метална штипка за помошна фиксација е додадена на отворот на модулот за откачување на пиновите.

Во однос на перформансите, иако служи како водечко напојување за уредите од новата генерација на Apple, тој е исто така многу компатибилен со претходните стари модели, обезбедувајќи брзо полнење до 140W PD3.1 за уредите.

Полначот сè уште прифаќа архитектура со висока ефикасност на PFC + LLC + синхроно спуштање надолу, со компактен целокупен распоред и дизајн на цврста дисипација на топлина. Во однос на основните компоненти, врз основа на тоа што контролорите сè уште се чипови со ист број на дел од NXP, STMicroelectronics, ON Semiconductor и Infineon, уредите за напојување се речиси унифицирани како сопствени производи на Infineon, што го прави целокупното решение поинтензивно и приспособено, а перформансите на енергетската ефикасност се очекува дополнително да се подобрат.
